DCDC電源-通過EN使能計算DC電路供電延時

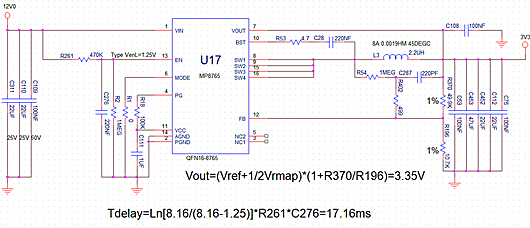

1、EN引腳有分壓
參數說明：
8.16=VinR2/(R251+R2)=121Moh(470K+1Moh)；

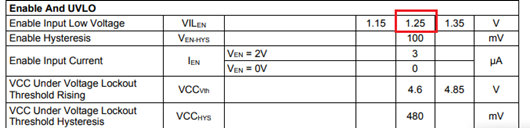

1.25=芯片EN引腳使能電壓，,本案例取典型值1.25V，可參考下圖手冊給出的數據。

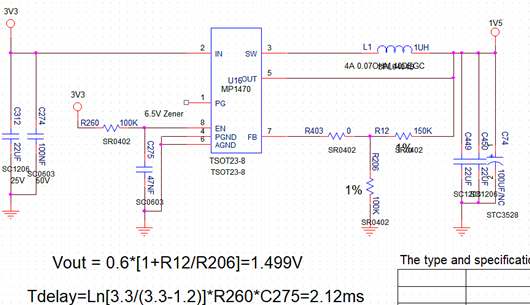

2、EN引腳串聯電阻
參數說明：
3.3指芯片EN引腳最大電壓，本案例中3.3V弱上拉，可認為3.3V是EN引腳最大電壓
1.2指芯片EN引腳使能電壓，本案例取典型值1.2V
