開關電源為什么要加快放電功能?詳解-KIA MOS管


很多負載對電源有上電時序和電壓轉換速率(壓擺率)的要求,比如負載需要多路電源時,這些電源要有先后的上電、下電的順序,同時也要滿足一定的上、下電斜率要求。


關閉電源后,受負載電路大電容影響,電源電壓下降會緩慢。如果在負載電容沒有釋放完電的情況下立刻上電,可能會導致系統不能正常啟動。


為了避免反復開關負載引起電源異常,那么一般就要增加快速放電電路。一個非常簡單的放電電路就是加一個對地開關MOS,當需要放電時,就打開MOS,不需要放電時,就斷開MOS。

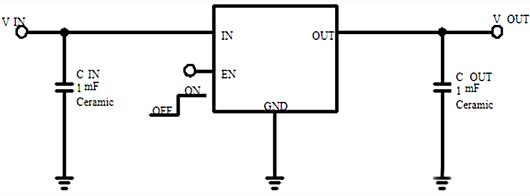

下圖中的LDO內部就集成了快放電功能。

電源 快放電

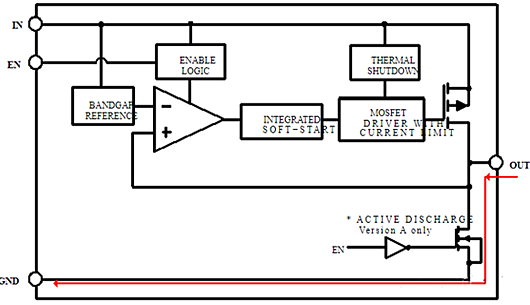

該LDO的快放電功能受控于EN引腳,當EN引腳為高時,LDO輸出Vout,當EN引腳為低電平時,LDO關閉輸出,快放電通路打開,負載電容上的電壓通過放電MOS被釋放,放電通路見下圖紅色路徑。


電源 快放電

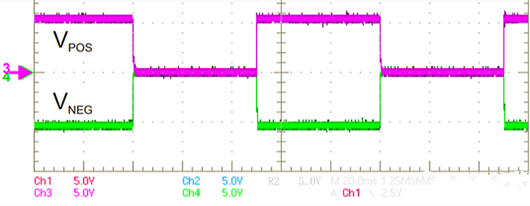

下圖粉色(正電)和綠色(負電)電源是屏幕的供電,增加快放電功能后的時序波形可以看出下電非常干凈利索。


電源 快放電

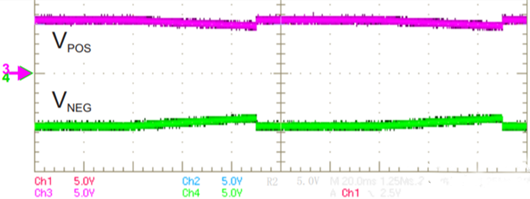

如果沒有快速放電的功能的話,下圖Vpos和Vneg下電非常緩慢,拖泥帶水,非常容易出現閃屏的現象。


電源 快放電

以上就是電源快速放電功能介紹。
