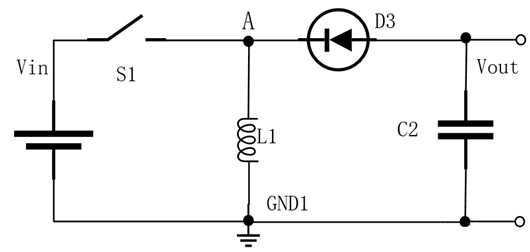

BUCK-BOOST是一種經典的負電源架構，屬于斬波器的一種，廣泛應用在OLED驅動、音頻等領域，其基本架構見下圖，與BUCK、BOOST一樣，BUCK-BOOST也是由基本的開關、二極管和電感組成。

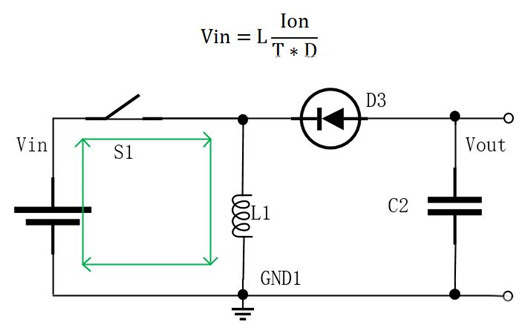

BUCK-BOOST工作流程也分為開關斷開和導通兩個過程，開關的周期為T(mén)，占空比為D，當開關閉合導通時，電源對儲能電感充電：

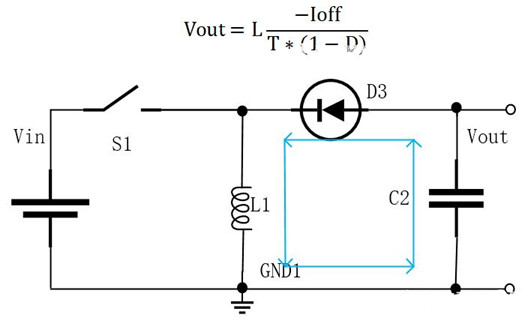

當開關斷開時，電感通過二極管向負載放電（要注意電流方向）.
根據伏秒平衡原理，開關在斷開時和導通時，電感儲存的能量是相等的：
占空比D是小于1的系數，因此0<1-D<1，因此BUCK-BOOST是升降壓型斬波電源:|Vout|>Vin；Vout<0。
