IGBT與MOSFET分析、選型、應用

MOSFET和IGBT均為集成在單片硅上的固態半導體器件，且都屬于電壓控制器件。另外，IGBT和MOSFET在柵極和其他端子之間都有絕緣，兩種器件全部具有較高的輸入阻抗。在應用中，IGBT和MOSFET都可以用作靜態電子開關。

在結構上，MOSFET和IGBT看起來非常相似，實則不同。IGBT由發射極、集電極和柵極端子組成，而MOSFET由源極、漏極和柵極端子組成。IGBT的結構中有PN結，MOSFET沒有任何PN結。

IGBT與MOSFET有9大異同點：

在低電流區，MOSFET的導通電壓低于IGBT，這也是它的優勢。不過，在大電流區IGBT的正向電壓特性優于MOSFET。此外，由于MOSFET的正向特性對溫度具有很強的正向依賴性，因此，IGBT的高溫特性更好，導通電壓比MOSFET低。

IGBT適用于中到極高電流的傳導和控制，而MOSFET適用于低到中等電流的傳導和控制。

IGBT不適合高頻應用，它能在千Hz頻率下運行良好。MOSFET特別適合非常高頻的應用，它可以在兆Hz頻率下運行良好。

IGBT的開關速度比較低，MOSFET開關速度非常高。

IGBT可以承受非常高的電壓以及大功率，MOSFET僅適用于低至中壓應用。

IGBT具有較大的關斷時間，MOSFET的關斷時間較小。

IGBT可以處理任何瞬態電壓和電流，但當發生瞬態電壓時，MOSFET的運行會受到干擾。

MOSFET器件成本低，價格便宜，而IGBT至今仍屬于較高成本器件。 IGBT適合高功率交流應用，MOSFET適合低功率直流應用。

MOSFET IGBT 選型應用

圖：IGBT vs MOSFET結構圖示

上述這些差別，在應用上MOSFET和IGBT各有側重點。通常，MOSFET的額定電壓約為600V，而IGBT的額定電壓能夠達到1400V。從額定電壓角度看，IGBT主要用于更高電壓的應用。從工作頻率角度看，IGBT通常在低于20kHz的開關頻率下使用，此時它們比單極性MOSFET具有更高的開關損耗。

對于低頻 (小于20kHz) 、高壓 (大于1000V) 、小或窄負載或線路變化、高工作溫度，以及超過5kw的額定輸出功率應用，IGBT是首選。而MOSFET更適合低電壓 (小于250V) 、大占空比和高頻 (大于200KHz) 的應用。

MOSFET IGBT 選型應用

圖：不同類型晶體管的性能比較

MOSFET特別適合高頻開關應用

作為電源開關，選擇的MOSFET應該具有極低的導通電阻、低輸入電容 (即Miller電容) 以及極高的柵極擊穿電壓，這個數值甚至高到足以處理電感產生的任何峰值電壓。另外，漏極和源極之間的寄生電感也是越低越好，因為低寄生電感可將開關過程中的電壓峰值降至最低。

MOSFET的優點決定了它非常適合高頻且開關速度要求高的應用。在開關電源 (SMPS) 中，MOSFET的寄生參數至關重要，它決定了轉換時間、導通電阻、振鈴 (開關時超調) 和背柵擊穿等性能，這些都與SMPS的效率密切相關。

對于門驅動器或者逆變器應用，通常需要選擇低輸入電容 (利于快速切換) 以及較高驅動能力的MOSFET。

IGBT適合高壓大電流應用

與MOSFET相比，IGBT開關速度較慢，關斷時間較長，不適合高頻應用。

IGBT的主要優勢是能夠處理和傳導中至超高電壓和大電流，擁有非常高的柵極絕緣特性，且在電流傳導過程中產生非常低的正向壓降，哪怕浪涌電壓出現時，IGBT的運行也不會受到干擾。

在實際應用中，逆變技術對IGBT的參數要求并不是一成不變的，對IGBT的要求各不相同。

綜合來看，下面這些參數在IGBT的選擇中是至關重要的。

一是額定電壓，在開關工作的條件下，IGBT的額定電壓通常要高于直流母線電壓的兩倍。

二是額定電流，由于負載電氣啟動或加速時，電流過載，要求在1分鐘的時間內IGBT能夠承受1.5倍的過流。

三是開關速度。

四是柵極電壓，IGBT的工作狀態與正向柵極電壓有很大關系，電壓越高，開關損耗越小，正向壓降也更小。

小結

IGBT和MOSFET是電力電子裝置實現電能轉換、電路控制的核心器件。MOSFET工作頻率達到了兆Hz級，IGBT在大功率化和高頻化之間找到了市場突破點。

在不間斷電源 (UPS) 、工業逆變器、功率控制、電機驅動、脈寬調制 (PWM) 、開關電源 (SMPS) 等開關應用中，MOSFET和IGBT因其具有的優越特性，在性能上明顯優于其他開關器件。其中，MOSFET主要用于較低的電壓和功率系統，而IGBT更適合較高的電壓和功率應用。

IGBT是新能源汽車高壓系統的核心器件，其最核心應用為主驅逆變，此外還包括車載充電器 (OBC) 、電池管理系統、車載空調控制系統、轉向等高壓輔助系統。在直流和交流充電樁中，IGBT也有著廣泛應用。在新能源汽車中，MOSFET主要在汽車低壓電器中使用，比如電動座椅調節、電池電路保護、雨刷器的直流電機、LED照明系統等。

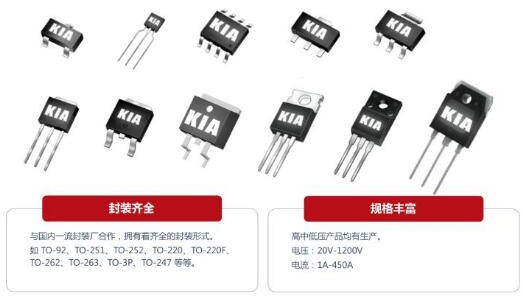

KIA半導體是一家致力于功率半導體電子元器件研發與銷售的高新技術型企業，竭誠服務全球開關電源、綠色照明、電機驅動、汽車電子、新能源充電樁、太陽能設備、數碼家電、安防工程等行業長期合作伙伴，主動了解客戶需求，不斷研發創新，為客戶提供綠色、節能、高效的功率半導體產品。
