共源共柵級的小信號增益、放大過程-KIA MOS管
信息來源：本站 日期：2022-12-06

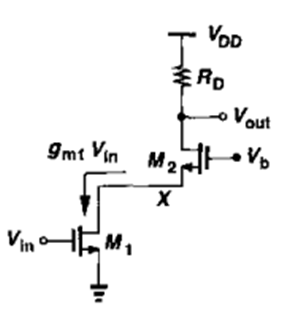

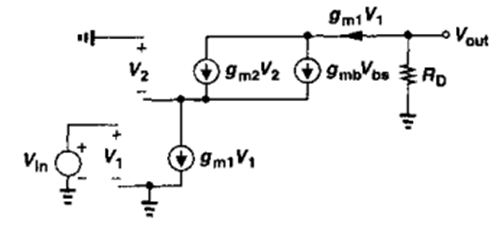

共源共柵級的結構如上圖所示，忽略溝長調制效應，得到小信號等效圖如下圖所示。
從上圖中，我們看到，M1的電流與M2的電流相等，這是一個重要的特點，得到小信號增益為：
從小信號等效圖來看，小信號增益與M2無關，即M2管沒有放大能力，接下來，我們來從器件的角度來分析一下原因。
我們通過與共柵級的對比來探究原因。
共柵級的柵極電壓為 V b ，是固定電位。在源級輸入電壓發生變化時，直接改變了共柵管的過驅動電壓，產生了對應的漏電流，可以看到共柵級的放大能力是源于共柵管的跨導。
共柵級實現了以小的過驅動電壓，產生漏電流并在負載上產生更大的壓降實現放大。
但是共源共柵管的放大卻不是如此。由于信號的輸入形成的過驅動電壓，在漏端產生了電流。在保證雙管都工作在飽和區的時候，我們增大輸入電壓，得到了更大的漏電流。
由于雙管的漏端電流相同，所以可以由漏端電流確定共柵管的漏源電壓（忽略溝長調制效應），保證了等大的電流流入負載，這就體現了共柵管的開關而非放大特性。
從這個過程中我們看到，由于共源級的輸入電壓形成的過驅動電壓形成漏電流，使得共柵級的過驅動電壓追隨共源級，所以從共源級到共柵級并沒有形成電壓的放大。
