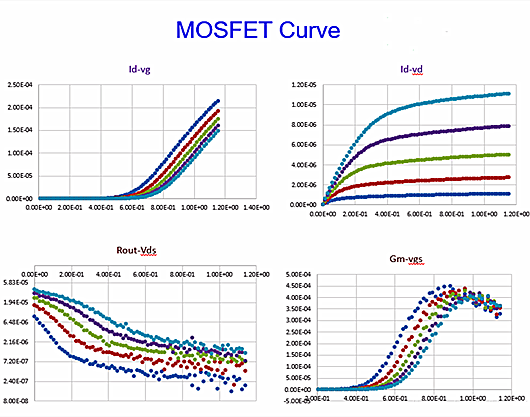

下圖給出了MOS idvg idvd的圖形，可以得出不同偏置電壓情況下器件的趨勢，以及偏微分之后GmRout的電學特性。
什么是大信號？

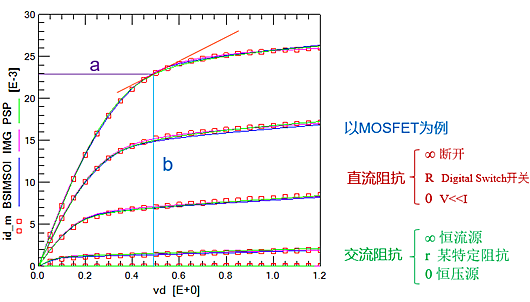

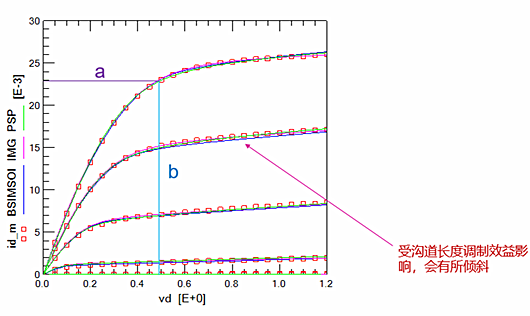

以Idvd曲線為例，對于MOS管來說，大信號所體現的特性是直流的靜態工作點。那么其直流阻抗就是V/I=b/a。
什么是小信號？

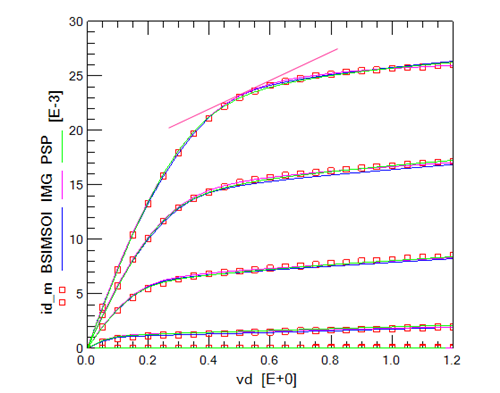

與大信號與之對應的是小信號，還是以Idvd曲線為例，對于MOS管來說，小信號所體現的特性是大信號的微小變化，也就是交流信號。
那么其交流阻抗是靜態工作點的切線斜率，可以寫成△V/△I或者?V/?I。
小信號是確定管子工作在的某個區域所體現的微小變化。

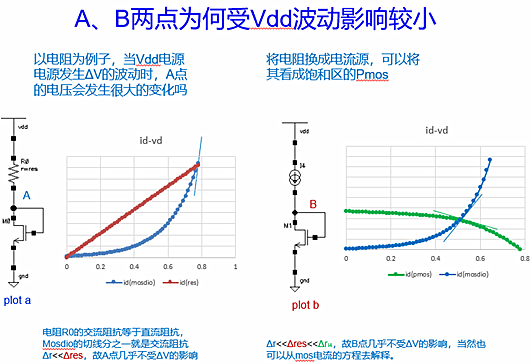

大信號和小信號的聯系
大信號就是區別管子工作在哪個區域，截止區or亞閾值區or線性區or飽和區。
小信號是確定管子工作在的某個區域所體現的微小變化。
總結：
在電路設計中，大信號和小信號的分析設計到方方面面，比如大信號模型用來看靜態工作點、壓擺率、THD等等，而小信號更關注增益、帶寬、穩定性等等。
大信號和小信號等效模型是電路分析的核心，也是直覺建立不可或缺的至關重要的環節。
