【電路設計】模擬電路實現延時功能-KIA MOS管


模擬電路實現延時功能

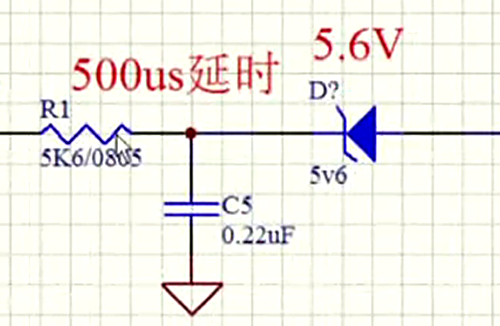

實現方式如下圖:

電路 延時


一個電阻與一個穩壓二極管相連,然后一個電容在它們連接處與它們并聯。


原理:

我們知道穩壓二極管有一個特性,比如上面的穩壓二極管的穩壓就是5.6V,也就是說,當其左端的電壓沒有達到5.6V的時候,其是不導通的,當電壓達到5.6V,這個穩壓管才會導通,才會有電流。


再來看看電阻與電容組成的RC電路,這個電路有延時功能,所謂的延時指的是電容兩端的電壓的值是慢慢上升的,這里我們需要上升到5.6V,這個上升的時間與電阻和電容有關,具體解釋和計算看連接點開鏈接。


所以上述電路的延時過程如下。

當外部電壓加載到電路的左端時,RC電路(電容與電阻組成的電路)組成一個延時電路,使電容的兩端(二極管的左端)的電壓慢慢升高,當達到5.6V時,穩壓二極管才會導通,從而實現電路的導通。


當然,改變電路各個元器件的參數,可以達到不同的延時。
