圖文詳解：場效應管--電控開關-KIA MOS管

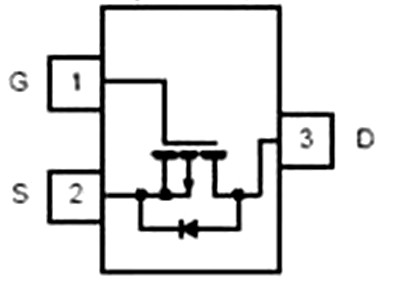

場效應管是用電操控的開關，先講一下怎樣運用它來當開關的，從圖中能夠看到它也像三極管相同有三個腳，這三個腳分別叫做柵極(G)、源極(S)和漏極(D)，mpn中的貼片元件示意圖：

1腳是柵極，這個柵極是操控極，在柵極加上電壓和不加上電壓來操控2腳和3腳的相通與不相通，N溝道的，在柵極加上電壓2腳和3腳就通電了，去掉電壓就關斷了，而P溝道的剛好相反，在柵極加上電壓就關斷(高電位)，去掉電壓(低電位)就相通了。

常見的2606主控電路圖中的電源開機電路中常常遇到的便是P溝道MOS管：

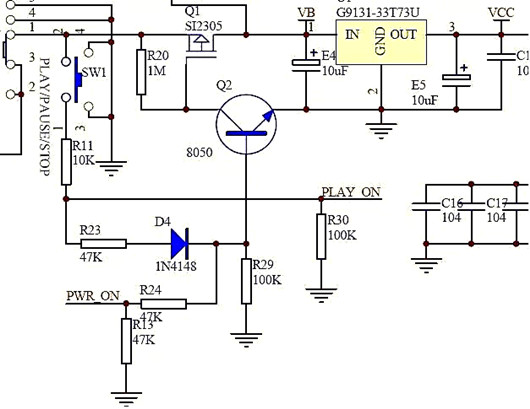

這個圖中的SI2305便是P溝道MOS管，在這兒講一下它的作業原理來加深一下印象。

圖中電池的正電經過開關S1接到場效應管Q1的2腳源極，因為Q1是一個P溝道管，它的1腳柵極經過R20電阻供應一個正電位電壓，所以不能通電，電壓不能持續經過，3v穩壓IC輸入腳得不到電壓所以就不能作業不開機!

這時，假如按下SW1開機按鍵時，正電經過按鍵、R11、R23、D4加到三極管Q2的基極，三極管Q2的基極得到一個正電位，三極管導通，因為三極管的發射極直接接地，三極管Q2導通就相當于Q1的柵極直接接地，加在它上面的經過R20電阻的電壓就直接入了地；

Q1的柵極就從高電位變為低電位，Q1導通電就從Q1同過加到3v穩壓IC的輸入腳，3v穩壓IC便是那個U1輸出3v的作業電壓vcc供應主控，主控經過復位清0，讀取固件程序檢測等一系列動作，輸處一個操控電壓到PWR_ON再經過R24、R13分壓送到Q2的基極，堅持Q2一向處于導通狀況，即便松開開機鍵斷開Q1的基極電壓，這時分有主控送來的操控電壓堅持著，Q2也就一向能夠處于導通狀況，Q1就能連綿不斷的給3v穩壓IC供應作業電壓。

SW1還一起經過R11、R30兩個電阻的分壓，給主控PLAY ON腳送去時刻長短、次數不同的操控信號，主控經過固件鑒別是播映、暫停、開機、關機而輸出不同的成果給相應的操控點，以到達不同的作業狀況。

上圖是一個有主控操控耳機有沒有聲響輸出的電路圖，聲響的左右聲道別離經過隔直流電容C13、C14和電阻R51、R52送到耳機孔，但是在電阻R51、R52和耳機孔之間卻接入了一個N溝道的mos場效應管，這個場效應管的柵極銜接在一起受著MUTE的操控，當MUTE的當地處于高電位時分，Q4、Q5導通，就會把聲響經過Q4、Q5入地，耳機里就不會有聲響了，當MUTE的當地處于低電位時分，Q4、Q5關斷，聲響就只有經過耳機而宣布聲響了。

上面這個圖是瑞芯微2608主控常見的電源開機電路，它與2606主控的電源開機電路有什么不同?你是不是發現比2606主控的電源開機電路多了一個MOS場效應管?這兩個源極相連的場效應管與2606開機電路的一個場效應管有什么不同?

本來場效應管的柵極操控是有一個準則的：P溝道的柵極操控電壓有必要是相對源極輸入凹凸電位來說的，所以在電路中源極和漏極是不能接反的，即源極有必要接輸入，漏極有必要接輸出，假如接反了就不能正常作業，mpn電路中，當usb接入的時分，有必要要當即堵截電池供電轉換由usb供電，才正常作業，假如不能切換電池供電，usb就不能正常作業(無法辨認)，2606主控的電路切換指令是由主控宣布的，運用的是電池電源操控即電池回路，所以用一個場效應就能夠操控了!

仔細看一下2608的電路中電源切換是靠三極管Q7操控的，Q7的導通與到是由usb電壓來操控的，這是另一組電源，這組電源要想操控一個有極性的場效應管是不可的，所以就用兩個MOS場效應管，源極相連聯結成一個無極性場效應管就到達了雙電源操控的意圖。

在mpn中，三極管多為做電子開關來運用，這樣有一個特點來判別：2腳(npn型)或許3腳(pnp型)是接地的，場效應管沒有任何一個腳是直接接地的!穩壓IC肯定1腳是接地的，3腳是正電輸入，2腳是穩壓輸出!但留意的是這僅僅一般，不是肯定。
