輸入阻抗：通過在輸入端加上一個電壓源U，測試輸入端的電流I，則輸入阻抗Rin=U/I。輸入阻抗越大越好，電阻越大，可以得到的分壓越大，驅動能力越強。輸入阻抗越大，相對應的電源內阻就會顯得越小。
輸出阻抗：又稱為內阻，不接負載的情況下測得輸出端的電壓U/I。因此Ro越小越好，因為內阻越小，自身損耗也就越小，帶負載能力就越強。

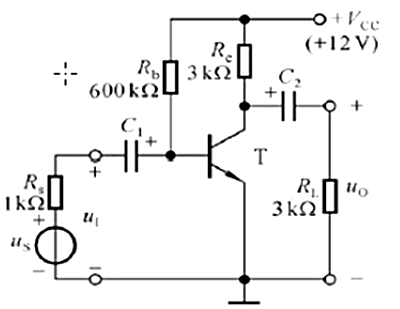

如圖所示為阻容耦合共射放大電路，取β = 100，rbe = 1k

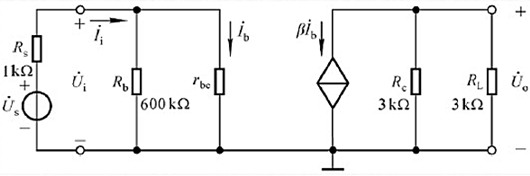

其交流等效模型：
則電路放大倍數：
信號源放大倍數：
輸入阻抗:Ri = Rb // rbe
輸出阻抗：Ro = Rc
