計算放大電路的放大倍數是模電知識集成運放里的重點內容，掌握“虛斷”與“虛短”兩個概念，計算運放的放大倍數。
如何運用虛斷和虛短來計算放大電路倍數？下面為大家分析求解過程：
這是一個同相比例放大器，若知道公式直接套用即可，假如不知道公式怎么求呢？

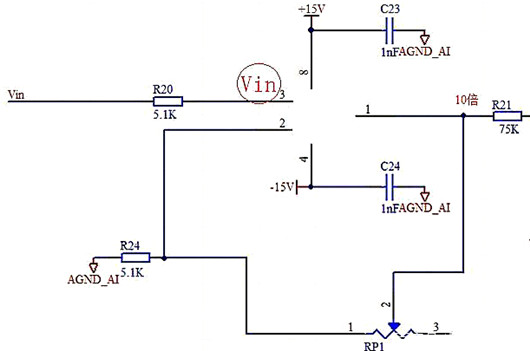

（1）“虛斷”，指運放正反相輸入端的電流可似為0，計算時可將運放輸入端視為“開路”。如下圖，可把運放擦除，由于Vin輸入沒有電流，明顯可得運放③腳的電壓=Vin。
（2）“虛短”，指運放正反輸入端的電位相等，可看作“短路”。

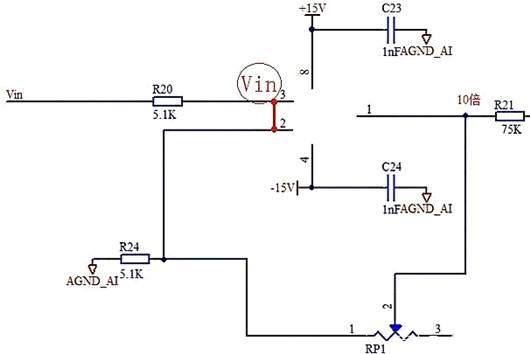

簡化后，電路圖為：
上圖的輸出電壓Vout就容易求了。
根據Vin/R24=Vout/(R24+RP1)
化簡后可得Vout=Vin（1+RP1/R24），這就是同相比例放大器的計算公式。
其它運放電路也是一樣的，只要運用“虛斷”和“虛短”，都能迎刃而解，大家可以找個反相比例或差分放大等電路試一試。
