圖文詳解放大器輸出阻抗的參數計算與仿真-KIA MOS管
信息來源：本站 日期：2022-07-29

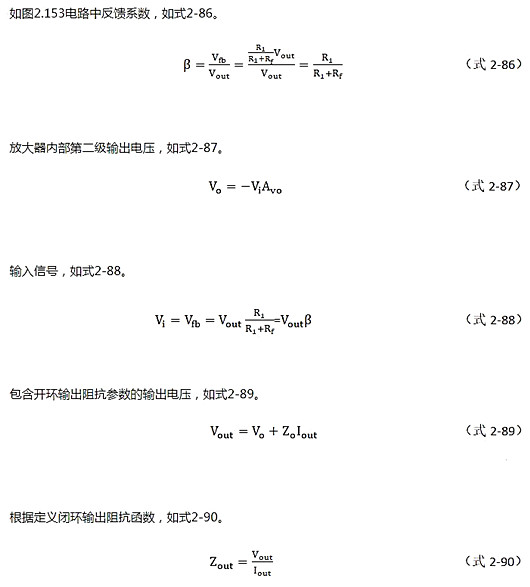

真實放大器內部存在開環輸出阻抗，它會在濾波器、容性負載驅動等應用電路中，影響電路性能或者穩定性。數據手冊中多提供閉環輸出阻抗，本篇將結合仿真，分析開環輸出阻抗的求解方式。
圖2.155 ADA4625-1開環增益與頻率曲線

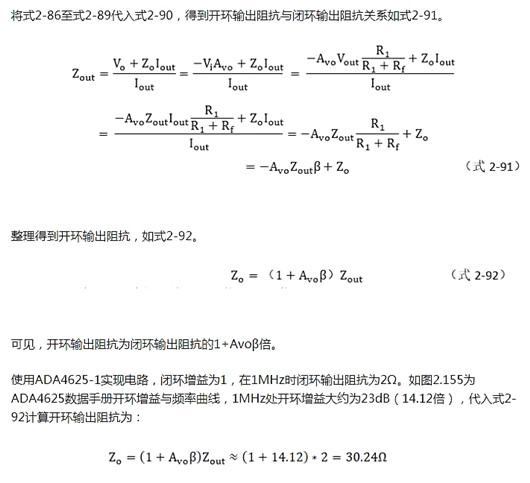

這種計算輸出阻抗的誤差主要在1MHz處對，開環增益的估計讀數誤差。它容易受到對數坐標系、曲線粗細等因素的影響。所以，使用LTspice仿真進一步驗證開環輸出阻抗的計算結果。

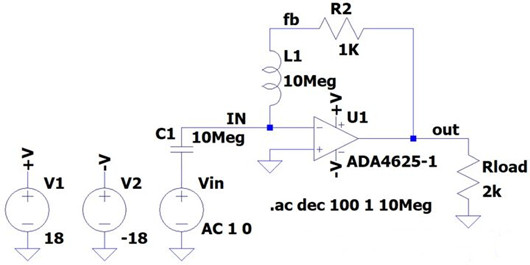

如圖2.156，將ADA4625配置為開環增益與環路增益仿真的單位增益電路，其中開環增益(Avo)為Vout/Vin,閉環增益(1/β)為Vout/Vfb,環路增益（Avoβ）為Vfb/Vin。
圖2.156 ADA4525-1 環路增益仿真電路

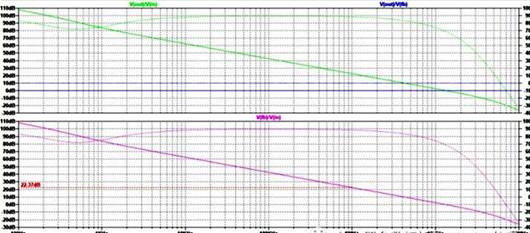

AC分析結果如圖2.157，1MHz處環路增益（Avoβ）為22.37dB（13.13 0 711倍），代入式2-92計算閉環輸出阻抗約為28.27Ω，仿真計算值與讀數計算值近似。
圖2.157 ADA4625-1環路增益AC分析結果
放大器輸出阻抗在其應用電路中需要具體評估，例如在放大器驅動容性負載的電路中，輸出阻抗和容性負載構成的極點容易造成電路不穩定，以及在有源濾波器電路中，放大器的輸出阻抗與濾波器配置參數共同作用可能影響濾波器的使用效果。
