場效應管在電路中低壓、寬電壓、雙電壓應用-KIA MOS管

信息來源:本站 日期:2022-07-26

分享到:

場效應管在電路中低壓、寬電壓、雙電壓應用-KIA MOS管


場效應管低壓應用:

當使用5V電源,這時候如果使用傳統的圖騰柱結構,由于三極管的be有0.7V左右的壓降,導致實際最終加在gate上的電壓只有4.3V。這時候,我們選用標稱gate電壓4.5V的場效應管就存在一定的風險。


同樣的問題也發生在使用3V或者其他低壓電源的場合。

場效應管 電路 應用

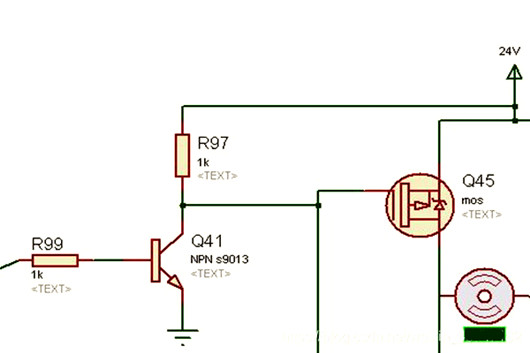

場效應管寬電壓應用:

輸入電壓并不是一個固定值,它會隨著時間或者其他因素而變動。這個變動導致PWM電路提供給場效應管的驅動電壓是不穩定的。


為了讓場效應管在高gate電壓下安全,很多場效應管內置了穩壓管強行限制gate電壓的幅值。在這種情況下,當提供的驅動電壓超過穩壓管的電壓,就會引起較大的靜態功耗。


同時,如果簡單的用電阻分壓的原理降低gate電壓,就會出現輸入電壓比較高的時候,場效應管工作良好,而輸入電壓降低的時候gate電壓不足,引起導通不夠徹底,從而增加功耗。


場效應管 電路 應用


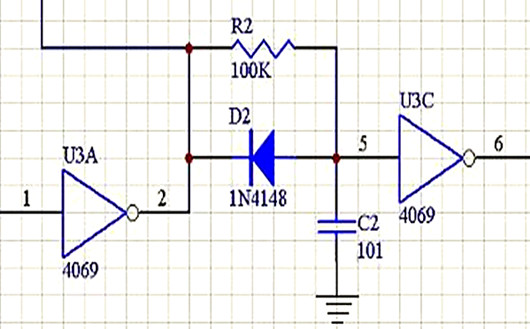

場效應管雙電壓應用:

在一些控制電路中,邏輯部分使用典型的5V或者3.3V數字電壓,而功率部分使用12V甚至更高的電壓。兩個電壓采用共地方式連接。


這就提出一個要求,需要使用一個電路,讓低壓側能夠有效的控制高壓側的場效應管,同時高壓側的場效應管也同樣會面對1和2中提到的問題。


在這三種情況下,圖騰柱結構無法滿足輸出要求,而很多現成的場效應管驅動IC,似乎也沒有包含gate電壓限制的結構。


場效應管 電路 應用
