電機驅動電路中，通常采用MOS作為驅動單元，而MOS管為電壓驅動器件，需要5V-10V的驅動電壓才可以開啟，一般的控制電路為3V-5V工作電壓，直接連接無法驅動MOS管正常工作，或者由于導通電阻過大，MOS管發熱嚴重。
另一方面，由于PMOS導通電阻大，價格貴，替換種類少等原因，在高端驅動方式也，通常還是用NMOS，這樣就要求門極驅動電壓在驅動電壓的基礎上再增加5-10V，也就是說，如果驅動負載的電源為12V，高端驅動MOS管門極就需要17-22V的驅動電壓，這樣就比較麻煩了。
市面上現有的MOS管門極驅動芯片大多比較貴，種類也很少，而且電路也比較復雜，而如果我們可以提供一個22V的電源，用開關來控制這個電源何時加載到MOS管門極上，就可以自制MOS管門極驅動電路了，從而可以使用普通的單片機來控制大電流設備，現在來說，就差一個驅動電源了。
一般的單片機小系統提供的電源通常是3.3V或者5V，如果采用升壓的方式來獲得高電壓，可用的方式基本就是DCDC變換了，我們只是驅動幾個MOS管，電流極小，DCDC變換的效率就很低了，而且引入了電磁干擾，對系統的穩定性打了折扣，同時此方案的成本也會提高不少；
另一種方案就是本文講的電荷泵，只需要幾個電容和二極管，就可以得到自己想要的電壓，很方便，而且電流越小，效率越高，對于我們驅動MOS管足夠了。

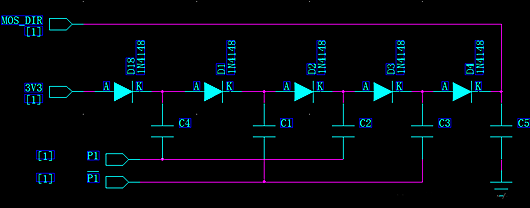

原理圖如下：
這個方案使用MCU的電源，電壓3.3V，P1和-P1為兩個相位相差180度的方波信號，這個電路最終可以在輸出端得到12-16V穩定的直流電，而且P1頻率在器件特性內頻率越高，輸出紋波越小，如果需要更高的電壓就可以參考增加更多的單元，每增加一個單元，電壓提高3V左右。
以上就是電荷泵自制MOS管高壓驅動電源的詳細圖文。
