外部電源和鋰電池自動切換電路(雙電源切換)-KIA MOS管

信息來源:本站 日期:2022-07-13

分享到:

外部電源和鋰電池自動切換電路(雙電源切換)-KIA MOS管

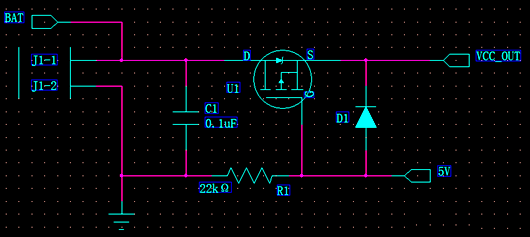

分享一個外部電源和鋰電池自動切換電路(雙電源切換):


電源 鋰電池 切換電路


使用低Uth類型的PMOS管(如Uth=-2V)做開關。


當5V沒接入時,PMOS管的柵極通過電阻R1下拉到地(0V),鋰電池BAT(3.7~4.2V)通過MOS管的內部體二極管到達源極,源極電壓為(3~3.5)V,此時Ugs為(-3.5)V到(-3)V,Ugs < Uth,MOS管導通,輸出Vout=(3.7~4.2)V,(注當MOS管導通后,體二極管截止,不會有電流流過體二極管)。


當5V接入后,通過二極管D1到達源極,源極電壓為4.3V,柵極電壓為5V,Ugs=5-4.3=0.7V>Uth,此時MOS管關斷,輸出Vout=4.3V(5-0.7)。
