電流鏡是模擬集成電路設計中基本的電路單元之一，在電流拷貝，運放偏置等電路中極為常見，其決定著電流拷貝的精準性以及運放的增益，匹配等特性。共源共柵電流鏡得益于其優越的輸出阻抗，在高精度的模擬電路中被廣泛使用。

簡單共源共柵電流鏡

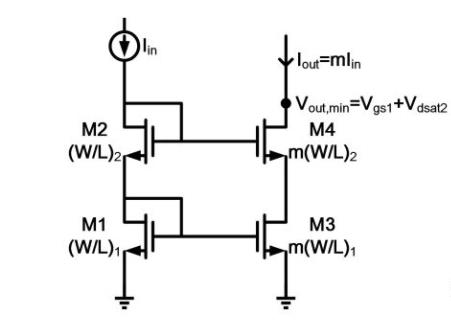

圖1 簡單共源共柵電流鏡

上圖所示為簡單的共源共柵電流鏡，對該電路而言，只需要保證M1和M3，M2和M4這兩對MOS管成比例的設計，同時輸出電壓大于Vgs1+Vdsat2的要求，即可使所有的MOS管都工作在飽和區，以實現精準的電流拷貝和較大的輸出阻抗。

在設計時，我們常常將M1和M3設計得具有較大的溝長L和較大的過驅動電壓，這是因為電流拷貝主要由M1和M3決定，因此較大的溝長L可以保證M1和M3輸出阻抗更大，因而更少地受到漏端電壓的影響，電流拷貝更為精準。

而較大的過驅動電壓可以保證他們受失配的影響更小。而作為減弱輸出電壓影響功能的M2和M4，出于面積和輸出電壓裕度的考慮，要求變得寬松了很多，事實上M2和M4在設計時甚至可以采用工藝允許的最小溝長。這一點在所有的共源共柵中都是適用的。

該電路的最大缺點即為其“吃掉”了很大的輸出電壓裕度，相比低壓共源共柵電流鏡，它需要的輸出電壓“高”一個Vth,對于在意輸出電壓范圍的應用，如供電電壓很低，或為作為共源共柵運放的輸出級等，該電路顯得“浪費”，因此不那么適用。

而對一個不在意輸出電壓范圍的電路，比如芯片中各種電流的簡單拷貝，其電路簡單，設計方便，需要考慮的因素沒有低壓共源共柵電流鏡多，因此更為適用。

低壓共源共柵電流鏡

圖2 低壓共源共柵電流鏡1

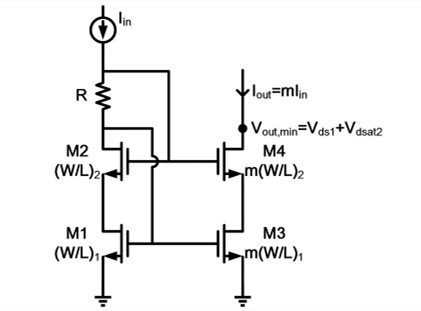

圖3 低壓共源共柵電流鏡2

為了解決簡單共源共柵電流鏡輸出電壓范圍大的問題，低壓共源共柵電流鏡應運而生。圖2和圖3給出了日常設計中兩種常用的低壓共源共柵電流鏡電路，兩者區別為產生M2(M4)的柵極偏置電壓電路的不同。

相同的是，為了使所有晶體管工作在飽和區，電路需要滿足式(1)：

在圖2中，Vg2即為M5的柵源電壓Vgs5，通過另外一路電流加上合理選擇M5的尺寸，以使得Vg2滿足上式的要求。而在圖3中，Vg2為Vgs1+IinR,通過選擇R的值即可確定Vg2。

根據式(1)可知，Vg2被限定在一個范圍內，因此相比簡單的共源共柵電流鏡，低壓共源共柵電流鏡受到了額外的約束，在這種約束下，會出現下面兩種情況：

情況1：Vg2如果設置過低，則容易使得M1進入線性區，因為在電流鏡中，M1和M3決定電流拷貝，因此工作在線性區會使得該電流鏡直接不正常工作；

情況2：如果Vg2設置過高，則M2進入線性區，此時M4是否進入線性區取決于M4的漏端電壓。但此時，M1和M3仍然工作在飽和區，電流拷貝仍然正常。

如果M4的漏端電壓足夠到M4工作在飽和區，那么M4仍然可以起到減弱輸出電壓對M3漏端電壓影響的作用，但是因為M1+M2與M3+M4不是完全鏡像，因此電流拷貝的精準性不如完全正常工作的電流鏡。

這種情況，如果不要求電流拷貝準確，只單純想要高輸出阻抗，比如作為運放輸出級，那么該目標仍然可以實現。因此，如果在設計運放偏置時，由于電路的限制，必須選擇Vg2在整個溫度，工藝角范圍內高一些或是低一些，高一些這個選擇可能影響會更小。

這也是筆者在電路設計時常常遇到的問題，該問題尤其在Vgs1較低時更容易出現，因為該情況會使得留給Vg2的可選范圍很小，尤其加上溫度和工藝角的考慮。

圖2和圖3相比，圖2電流需要多一路電流進行偏置，而圖3電路需要多使用一個電阻，前者帶來額外的功耗和電路復雜度，后者帶來更大的面積（尤其在低功耗電路中），設計時可以根據需求進行選擇。

相比簡單共源共柵電流鏡，低壓共源共柵電流鏡多了一個閾值電壓的輸出電壓裕度，因此更適用于低供電電壓，運放輸出級等場景。
