【MOSFET干貨】消除推挽過沖講解-KIA MOS管
信息來源：本站 日期：2022-06-09
圖1詳細列出了使用15V直流電源工作時，推挽式驅動器的典型柵極驅動電壓和漏極電壓波形。在推挽式驅動結構中，當互補MOSFET開啟時，正常情況下漏極電壓會升至直流電源電壓的兩倍(或者本例中的30V)。
然而，如圖1所示，尖峰電壓卻高達54V。在MOSFET關閉以及互補MOSFET開啟時，n通道功率MOSFET的漏極也會出現尖峰電壓。

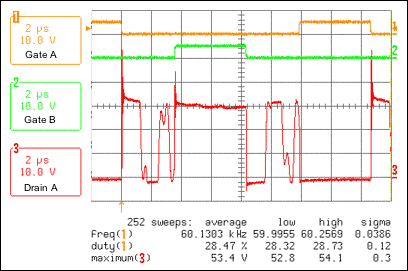

圖1. 無緩沖電路時的漏極電壓
可以通過為每個漏極添加簡單的RC網絡來抑制尖峰電壓，如圖2所示。合適的電阻(R)和電容(C)值可由如下過程確定。在闡述該過程之后，將有一個實例演示如何降低圖1所示的尖峰電壓。

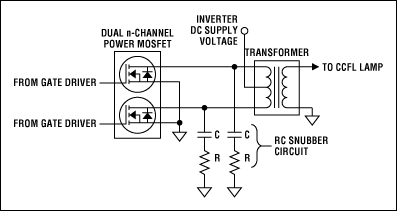

圖2. 推挽驅動器的漏極緩沖電路
確定合適的緩沖電路RC值：
測量尖峰諧振頻率。見圖3所示實例。
在MOSFET的漏極和源極上并聯一個電容(無電阻，僅電容)，調整電容值，直到尖峰諧振頻率降低到原來的二分之一。此時，該電容值為產生尖峰電壓的寄生電容值的三倍。
因?yàn)榧纳娙葜狄阎?，寄生電感值可用如下等式求得?/span>
L = 1 / [(2 F) 2 x C]，其中，F(xiàn)＝諧振頻率，C = 寄生電容值
現在，寄生電容和電感值都已知，諧振回路的特征阻抗可由如下等式求得：
Z = SQRT(L/C)，其中，L = 寄生電感值，C = 寄生電容值
RC緩沖電路中的電阻值應該接近特征阻抗，電容值應該是寄生電容值的四到十倍。使用更大的電容可以輕微降低電壓過沖，但要以更多的功率耗散和更低的逆變效率為代價。
在這部分，使用前面提到的五個步驟，可以計算出組成緩沖電路、用來降低圖1中尖峰電壓的適當電阻電容值。
找出諧振尖峰電壓的頻率。圖3顯示出它大約為35MHz。
圖3. 無緩沖電路的諧振尖峰電壓的頻率
在漏極和地線之間并聯一個電容，以將諧振頻率降至大約一半(17.5MHz)。如圖4所示，330pF的并聯電容即可將諧振頻率降低至大約17.5MHz。
最佳電容值可以通過嘗試并聯不同容量的電容來確定。最好從小容量電容開始(比如100pF)，然后逐漸增大。
因?yàn)?30pF的并聯電容即可將諧振頻率降至原來的二分之一，寄生電容值應該是其三分之一(大約110pF)。

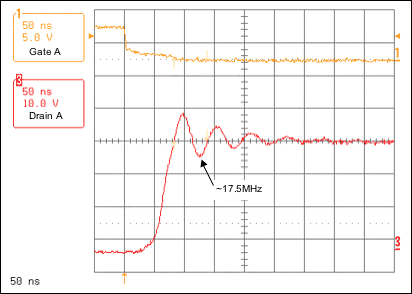

圖4. 提供330pF并聯電容時的諧振尖峰電壓頻率
計算寄生電感值。
寄生電感 = L = 1 / [(2 x 3.14 x 35MHz)2 * 110pF] = 0.188μH
計算特征阻抗。
特征阻抗 = Z = SQRT (0.188μH / 110pF) = 41
選擇適當?shù)碾娮韬碗娙葜怠＞彌_電路中的電阻值R應該接近41Ω，而電容值C應該在寄生電容110pF的四到十倍之間。在本例中，我們選擇電容C為1000pF，大約為寄生電容值的九倍。
圖5顯示了加入由39Ω電阻及1000pF電容組成的緩沖電路后的結果。

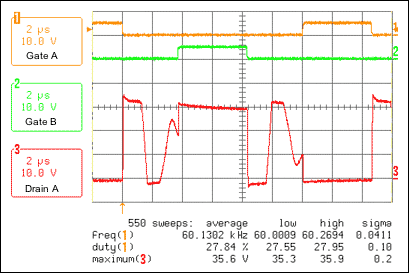

圖5. 加入RC緩沖電路(39Ω, 1000pF)后的漏極電壓
結論
通過一些簡單的經驗測量，即可確定推挽式驅動結構中阻容緩沖電路的適當值。該緩沖電路可以大大降低功率MOSFET漏極不期望出現的尖峰電壓。
