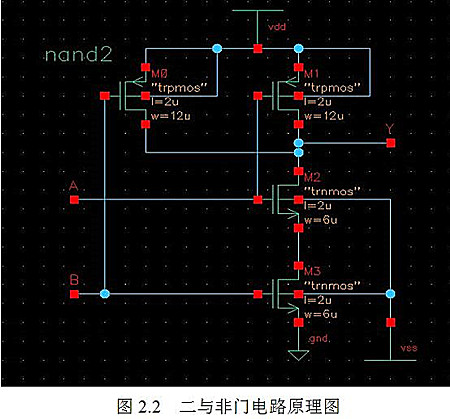

提問：同樣是PMOS為什么沒給出基極的時候，箭頭是從外向里，而給出基極的時候，箭頭是從里向外？（NMOS同樣有著的問題）如下圖所示；幾種常見的MOSFET電路符號，加上結型場效應管(Junction Field-Effect Transistor,JFET)一起比較：
解答：在所有半導體元件中, 箭頭的意義表示p-n結的方向.
這一傳統記號是從二極管傳下來的.
上圖解釋 (先做聲明: 紅色代表P型半導體, 藍色代表N型半導體):

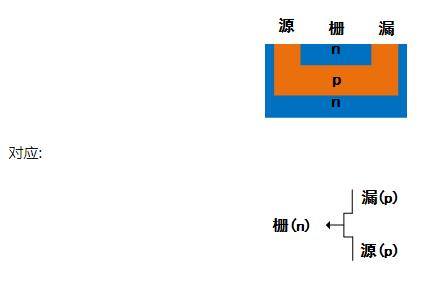

N-channel-JFET:

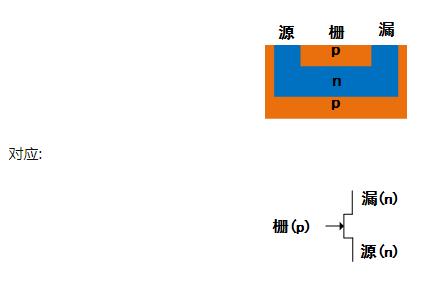

P-channel JFET:
給它上個電:

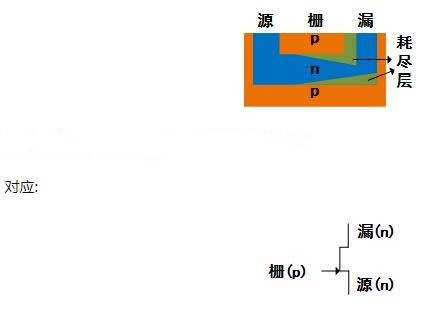

N-channel-JFET (Biased):
漏極和柵極之間的pn結沒了；
再來看看Enhanced MOSFET:

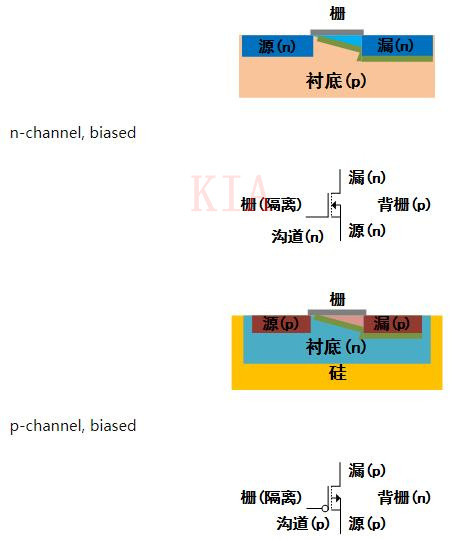

N 溝道:
P溝道:
柵極又不對了；
耗盡層又把漏極給堵住啦；

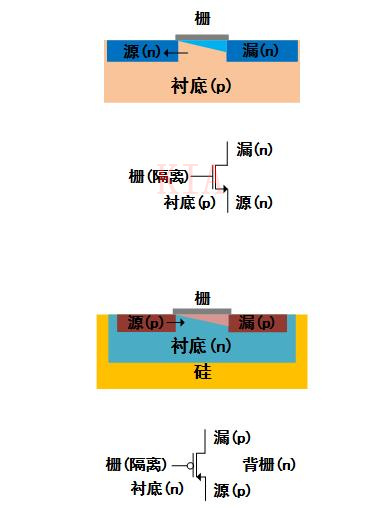

如果我們不喜歡襯底, 不把它接出來的話:
