調整管是什么？作用及電路圖解析-KIA MOS管
信息來源：本站 日期：2022-04-26
調整管是穩壓電源中的輸出功率管。它在穩壓電源電路中相當于可調電阻，隨輸入電壓的波動，由取樣管取樣后隨時調整該管的導通程度，以達到輸出電壓穩定的目的。整流管的導通程度不同。

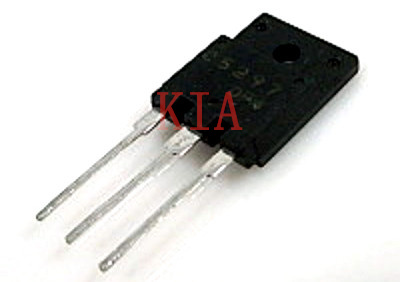

調整管CE間的電壓也不同。輸入電壓高時調整管CE間的電壓高。輸入電壓低時調整管CE間的電壓就低。比穩壓輸出高的電壓全部加在調整管上了。調整管的功率損耗大，所以調整管都有散熱器。下圖為一只三腳調整管。
調整管多用于穩壓電路，交流電網電壓的波動和負載電流的變化都會使整流電源的輸出電壓和電流隨之變動，因此要求較高的電子電路必須使用穩壓電源。
（1）穩壓管并聯穩壓電路
（2）串聯型穩壓電路
（3）開關型穩壓電路
（4）集成化穩壓電路
1、調整管穩壓電路
所謂串聯型穩壓電路，就是在輸入直流電壓和負載之間串入一個三極管，其作用就是當q或RL發生變化引起輸出電壓Uo變化時，通過某種反饋形式使三極管的UcP也隨之變化，從而調整輸出電壓玩，以保持輸出電壓基本穩定。
由于串入的三極管是起調整作用的，故稱為調整管。圖所示是基本的調整管穩壓電路．圖中三極管為調整管。為了分析其穩壓原理，我們將圖所示的電路改畫成圖所示的形式，這時我們可清楚地看到，它實質上是在圖所示電路的基礎上再加上射極跟隨器而組成的。
根據電路的特點可知，乩和Uz是跟隨關系，因此只要穩壓管的電壓Uz保持穩定，則當?shù)\和IL在一定的范圍內變化時，乩也能基本穩定。加了跟髓器后的突出特點是帶負載的能力加強了。
2、采用功率MOSFET調整管組成超低壓差線性穩壓電路 一般認為線性穩壓器的轉換效率低但輸出紋波電壓低，而開關式DC/DC變換器的轉換效率高，但它的輸出紋波電壓很高（比線性穩壓器高1～2個數量級）。
如果采用功率MOSFET作調整管，可以組成超低壓差線性穩壓器，它不僅輸出紋波電壓小，而且其轉換效率可以與DC/DC變換器媲美。
便攜式電子產品希望電池壽命長（或兩次充電之間的時間間隔長），本文介紹的超低壓線性穩壓器可滿足這種要求，并且有較好的輸出精度。
線性穩壓器電路采用Si9933功率MOSFET作調整管設計了～個由電池供電（輸入電壓6V），輸出5V電壓，輸出電流500mA的線性穩壓器電路，如下圖所示。
它與一般的線性穩壓器電路基本相同，為了提高基準電壓的精度，這里采用TL431精密可調基準電壓源來代替一般的穩壓二極管。這是因?yàn)橐话愕姆€(wěn)壓二極管在3V以下的精度差，其動態電阻Rz=30Ω左右。
另外，這里設了一個微調電位器RP，可使在空載時調整RP獲得所需的初始電壓（因?yàn)門L431的基準電壓典型值是2.495V．最小值是2.470V，最大值是2.520V）。
其工作原理如下：如果輸出電壓VOUT有所增加，即輸出電壓↑，VT3基極電壓↑，VT3的IC3↑，R3上的電壓降↑，VT2的VBEt，VT2的ic2↑，R2上的壓降↑，使R1上的壓降↓，即P管的-VGS↓，P管的內阻↑．使VOUT輸出電壓↓。
3、用IGBT做調整管的2.5—24V穩壓電源 電源基本用的是這個圖，MOS管直接替換成IGBT，限流取樣電阻略有變化0.3Ω左右。在2A左右保護（實測）。
工作原理 如圖所示，220v電壓經變壓器B降壓、D1-D4整流、C1濾波。此外D5、D6、C2、C3組成倍壓電路（使得Vdc＝60V），Rw、R3組成分壓電路，T1431、R1組成取樣放大電路，9013、R2組成限流保護電路，場效應管K790作調整管（可直接并聯使用）以及C5是輸出濾波器電路等。
穩壓過程是：當輸出電壓降低時，f點電位降低，經T1431內部放大使e點電壓增高，經K790調整后，b點電位升高；反之，當輸出電壓增高時，f點電位升高，e點電位降低，經K790調整后，b點電位降低。從而使輸出電壓穩定。
當輸出電流大于6A時，三極管9013處于截止，使輸出電流被限制在6A以內，從而達到限流的目的。本電路除電阻R1選用2W、R2選用5W外，其它元件無特殊要求，其元件參數如圖3所示。另外k790完全可以用K72515A500V125W的管子代替。因?yàn)槭请妷盒推骷挥每紤]驅動問題。
