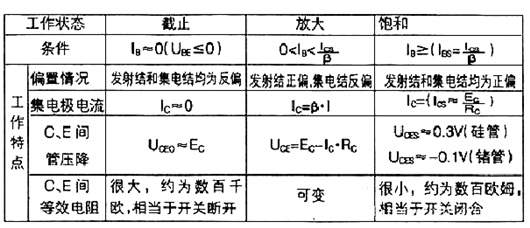

MOS管三個工作狀態及三極管工作狀態-KIA MOS管
信息來源：本站 日期：2022-03-29
1、工作性質：三極管用電流控制，MOS管屬于電壓控制。
2、成本問題：三極管便宜，MOS管貴。
3、功耗問題：三極管損耗大，MOS管較小。
4、驅動能力：mos管常用來電源開關，以及大電流地方開關電路。
MOS管是電壓控制元件，而三級管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用MOS管;而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用三極管。
電力電子技術中提及的單極器件是指只靠一種載流子導電的器件，雙極器件是指靠兩種載流子導電的器件。MOS管是應用一種多數載流子導電，所以稱之為單極型器件，而三極管是既有多數載流子，也應用少數載流子導電。被稱之為雙極型器件。
有些MOS管的源極和漏極可以互換運用，柵壓也可正可負，靈活性比三極管好。
MOS管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很便當地把很多MOS管集成在一塊硅片上，因此MOS管在大范圍集成電路中得到了普遍的應用。
MOS管具有較高輸入阻抗和低噪聲等優點，因而也被普遍應用于各種電子設備中。特別用MOS管做整個電子設備的輸入級，可以獲得普通三極管很難抵達的性能。
MOS管分紅結型和絕緣柵型兩大類，其控制原理都是一樣的。
MOSFET工作區域的判定方法（NMOS）：
當 Vgs < Vth 時，截止區。
當 Vgs > Vth 且 Vds < Vgs - Vth 時，變阻區。
當 Vgs > Vth 且 Vds > Vgs - Vth 時，飽和區(恒流區)。
其中 Vth 是 MOS管 的一個重要參數——開啟電壓。
當MOS管工作在變阻區內時，其溝道是“暢通”的，相當于一個導體。在 Vds Vds < Vgs - Vth時近似滿足V-I的線性關系，即有一個近似固定的阻值。此阻值受 Vgs 控制，故稱變阻區域。
MOS管工作在飽和區（恒流區）與 BJT 的飽和區不同，稱 MOS管此區為飽和區，主要表示 Vds 增加 Id 卻幾乎不再增加——也即電流飽和。其實在此飽和區內，MOS管 和 BJT 都處于受控恒流狀態，故也稱其為恒流區。
