LC并聯諧振電路及串聯諧振電路應用分析-KIA MOS管
信息來源：本站 日期：2022-03-11
根據電路中電感器L和電容器C的連接方式不同，共有兩種基本的LC諧振電路：LC并聯諧振電路和LC串聯諧振電路。

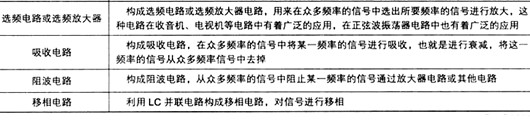

在放大器電路和其它形式的信號處理電路中，大量使用LC并聯諧振電路和LC串聯諧振電路。下圖是LC諧振電路的應用說明：
LC并聯、串聯諧振電路在應用中的變化較多，是電路分析的一個難點。
下圖所示是LC自由諧振電路。電路中的L1是電感器，C1是電容器，L1和C1構成一個并聯電路。
LC諧振的電-磁轉換過程

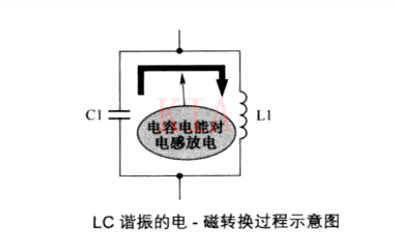

如下圖所示，LC諧振電路的基本諧振過程是：設一開始電容C1中已有電能，這時C1的電能對L1放電，這一過程是C1中的電能轉換成線圈L1中磁能的過程，電容C1放電結束時，能量全部以磁能的形式儲存在線圈L1中。

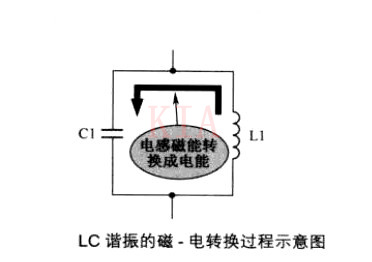

如下圖所示，C1放電完畢后，線圈L1中的磁能又以線圈兩端自感電動勢產生電流的方式，對C1充電，這一充電過程是線圈L1中磁能轉換成電容C1中電能的過程。
電容C1充電完畢后，電容兩端的電壓再度對線圈進行放電，開始又一輪的振蕩、能量轉換過程。

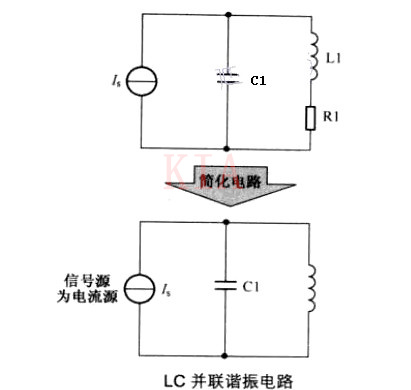

下圖所示是LC并聯諧振電路，電路中的L1和C1構成LC并聯諧振電路，R1是線圈L1的直流電阻，Is是交流信號源，這是一個恒流源。所謂恒流源就是輸出電流不隨負載大小的變化而變化的電源。
為便于討論LC并聯電路，可忽略線圈電阻R1，簡化后的電路如下圖所示。
LC并聯諧振電路的阻抗可以等效成一個電阻，這是一個特殊電阻，它的阻值大小是隨頻率高低變化而變化的，這種等效可以方便對電路工作原理的理解。
LC并聯電路的一個重要特性：并聯諧振時電路的阻抗達到最大。
輸入信號頻率高于諧振頻率后，LC并聯諧振電路等效成一只電容。

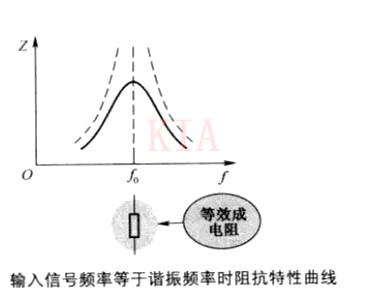

① 輸入信號頻率等于諧振頻率時阻抗特性曲線：

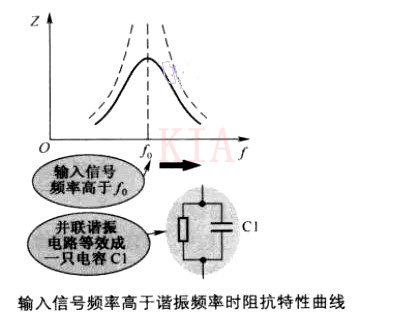

② 輸入信號頻率高于諧振頻率時阻抗特性曲線：

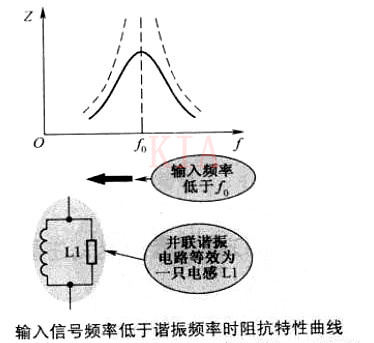

③ 輸入信號頻率低于諧振頻率時阻抗特性曲線：

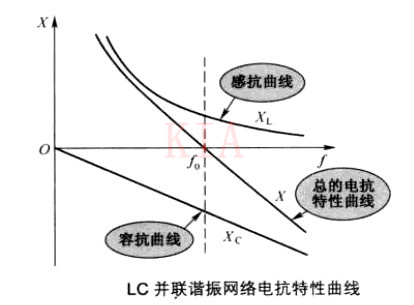

④ LC并聯諧振網絡電抗特性曲線：

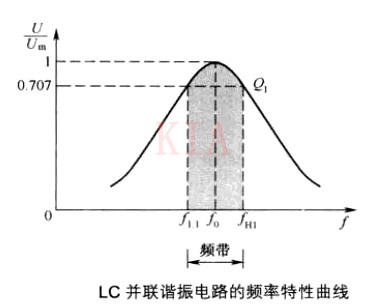

⑤ LC并聯諧振電路電路的頻率特性曲線：
LC串聯諧振電路是LC諧振電路中另一種諧振電路。

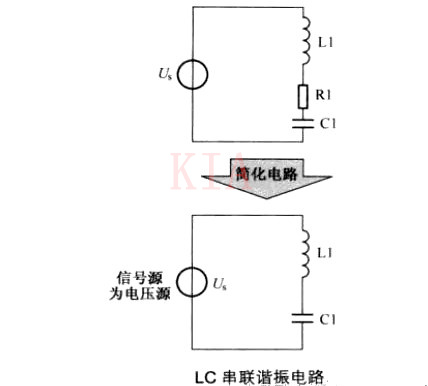

下圖所示是LC串聯諧振電路。電路中R1是線圈L1的直流電阻，也是這一LC串聯諧振電路的阻尼電路，電阻器是一個耗能元件，它在這里要消耗諧振信號的能量。L1與C1串聯后再與信號源相并聯，這里的信號源是一個恒壓源。
在LC串聯諧振電路中，電阻R1的阻值越小，對諧振信號的能量消耗越小，諧振電路的品質也越好，電路的Q值也越高。當電路中的電感L1越大，存儲的磁能也越多，在電路損耗一定時諧振電路的品質也越好，電路的Q值也越高。
電路中，信號源與LC串聯諧振電路之間不存在能量相互轉換，只是電容C1和電感L1之間存在電能和磁能之間的相互轉換，外加的輸入信號只是補充由于電阻R1消耗電能而損耗的信號能量。
