并聯諧振電路特點和應用圖文詳解-KIA MOS管
信息來源：本站 日期：2022-03-10
在電感和電容并聯的電路中，當電容的大小恰恰使電路中的電壓與電流同相位，即電源電能全部為電阻消耗，成為電阻電路時，叫作并聯諧振。
并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率。諧振時，電路的總電流最小，而支路的電流往往大于電路的總電流，因此，并聯諧振也稱為電流諧振。
發生并聯諧振時，在電感和電容元件中流過很大的電流，因此會造成電路的熔斷器熔斷或燒毀電氣設備的事故；但在無線電工程中往往用來選擇信號和消除干擾。

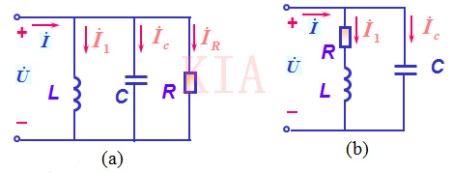

在以下兩類電路中

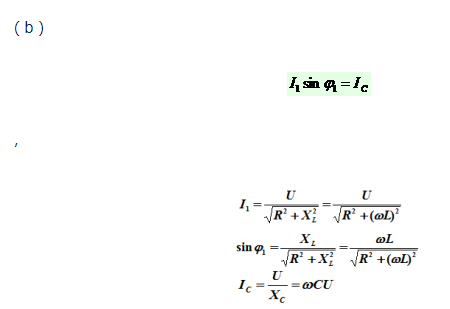

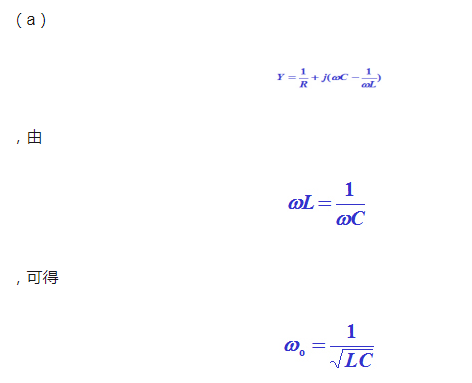

發生并聯諧振時，

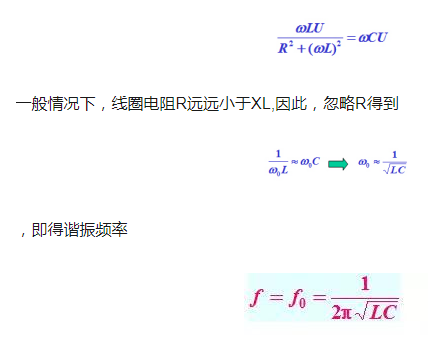

則諧振頻率就是
可得：
1.電壓一定時，諧振時電流最小
2.總阻抗最大
3.電路呈電阻性，支路電流可能會大于總電流
LC并聯諧振回路在通信電子電路中的應用由它的特點決定。具體來說，主要包括三大類，其一是工作于諧振狀態，作為選頻網絡應用，此時呈現為大的電阻，在電流的激勵下輸出較大的電壓；
其二是工作于失諧狀態，此時呈現為感性或容性，與電路中其他電感和電容一起，滿足三點式振蕩電路的振蕩條件，形成正弦波振蕩器；
其三是工作于失諧狀態，即工作于幅頻特性曲線或相頻特性曲線的一側，實現幅頻變換、頻幅變換以及頻相變換、相頻變換，構成角度調制與解調電路。
并聯諧振電路--當外來頻率加于一并聯諧振電路時， 它有以下特性:
1.當外加頻率等于其諧振頻率時其電路阻抗呈純電阻性，且有最大值，它這個特性在實際應用中叫做選頻電路。
2.當外加頻率高于其諧振頻率時，電路阻抗呈容性，相當于一個電容。
3.當外加頻率低于其諧振頻率時，這時電路呈感性，相當于一個電感線圈 。
所以當串聯或并聯諧振電路不是調節在信號頻率點時，信號通過它將會產生相移(即相位失真)。
