零歐電阻，即電阻標值為0歐姆的電阻稱為零歐電阻。是一種理想電阻，多用于PCB設計等方面。對于初學者可能會有一個疑問：既然阻止是零，那么和一根導線有什么區別？為什么不直接連起來？

其實，零歐姆電阻和直接用導線連接還是有區別的，而且零歐姆電阻在電路設計中還有很多巧妙的用處。

零歐姆電阻的作用

調試

在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。

跳線

可以做跳線用，如果某段線路不用，直接不貼該電阻即可。

替代電阻

在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。

測功耗

想測某部分電路的耗電流的時候，可以去掉0ohm電阻，接上電流表，這樣方便測耗電流。

便于布線

在布線時，如果實在布不過去了，也可以加一個0歐的電阻。

充當電感電容

在高頻信號下，充當電感或電容。

做電感用時與外部電路特性有關，主要是解決EMC問題。如地與地、電源與芯片引腳之間。

單點接地

指保護接地、工作接地、直流接地在設備上相互分開，各自成為獨立系統。

熔絲作用

擬地和數字地單點接地

只要是地，最終都要接到一起，然后入大地，如果不接在一起就是"浮地"，存在壓差，容易積累電荷，造成靜電。

地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。

雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。

如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：

用磁珠連接

用電容連接

用電感連接

用0歐姆電阻連接

磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。

電容隔直通交，造成浮地。

電感體積大，雜散參數多，不穩定。

0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗)，這點比磁珠強。

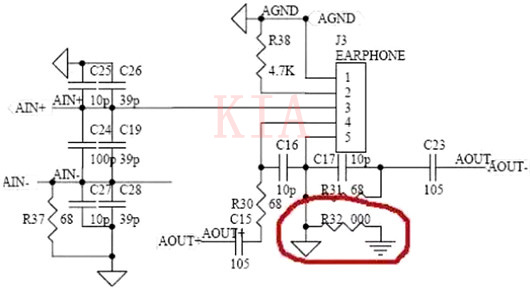

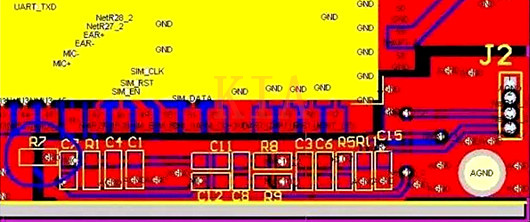

以下兩個圖是一個電路，只是由于元件的標號不一樣。R7(R33)就是模擬地和數字地的單點鏈接端。

跨接時用于電流回路

當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0歐電阻，可以提供較短的回流路徑，減小干擾。

配置電路

一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。

其他用途

布線時跨線，調試/測試用，臨時取代其他貼片器件，作為溫度補償器件，更多時候是出于EMC對策的需要。

另外，0歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面（因?yàn)橐诳祝?/span>

還有就是不同尺寸0歐電阻允許通過電流不同，一般0603的1A，0805的2A，所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以0603、0805等不同尺寸的都有了 。
