影響單片機系統運行穩定性的因素可大體分為外因和內因兩部分:

1、外因

射頻干擾，它是以空間電磁場的形式傳遞在機器內部的導體（引線或零件引腳）感生出相應的干擾，可通過電磁屏蔽和合理的布線/器件布局衰減該類干擾；

電源線或電源內部產生的干擾，它是通過電源線或電源內的部件耦合或直接傳導，可通過電源濾波、隔離等措施來衰減該類干擾。

2、內因

振蕩源的穩定性，主要由起振時間頻率穩定度和占空比穩定度決定起振時間可由電路參數整定穩定度受振蕩器類型溫度和電壓等參數影響復位電路的可靠性。

復位電路的可靠性設計

1、基本復位電路

復位電路的基本功能是：

系統上電時提供復位信號，直至系統電源穩定后，撤銷復位信號。

為可靠起見，電源穩定后還要經一定的延時才撤銷復位信號，以防電源開關或電源插頭分-合過程中引起的抖動而影響復位。

圖1所示的RC復位電路可以實現上述基本功能，圖3為其輸入-輸出特性。但解決不了電源毛刺（A點）和電源緩慢下降（電池電壓不足）等問題，而且調整 RC 常數改變延時會令驅動能力變差。

左邊的電路為高電平復位有效右邊為低電平Sm為手動復位開關 Ch可避免高頻諧波對電路的干擾。

單片機 復位電路

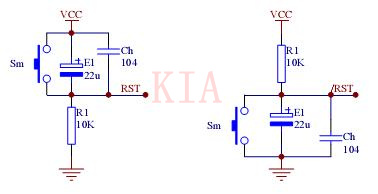

圖1 RC復位電路

圖2所示的復位電路增加了二極管，在電源電壓瞬間下降時使電容迅速放電，一定寬度的電源毛刺也可令系統可靠復位。

圖3所示復位電路輸入輸出特性圖的下半部分是其特性，可與上半部比較增加放電回路的效果。

單片機 復位電路

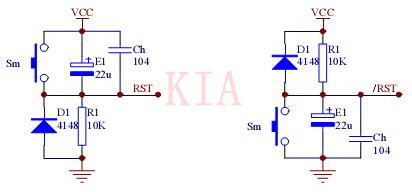

圖2 增加放電回路的RC復位電路

使用比較電路，不但可以解決電源毛刺造成系統不穩定，而且電源緩慢下降也能可靠復位。

圖4 是一個實例當 VCC x (R1/(R1+R2) ) =0.7V時，Q1截止使系統復位。Q1的放大作用也能改善電路的負載特性，但跳變門檻電壓 Vt 受 VCC影響是該電路的突出缺點，使用穩壓二極管可使 Vt 基本不受VCC影響。

見圖5，當VCC低于Vt(Vz+0.7V)時電路令系統復位。

單片機 復位電路

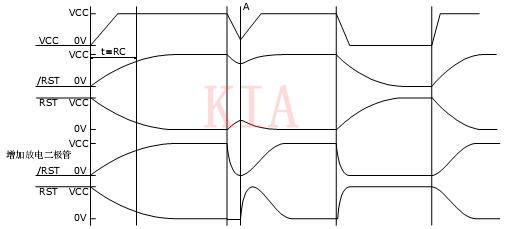

圖3 RC復位電路輸入-輸出特性

單片機 復位電路

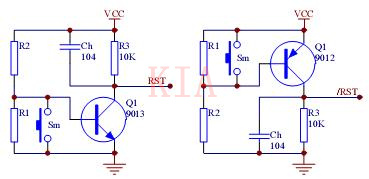

圖4 帶電壓監控功能的復位電路

單片機 復位電路

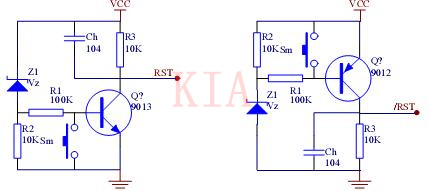

圖5 穩定門檻電壓

單片機 復位電路

圖6 實用的復位監控電路

在此基礎上,增加延時電容和放電二極管構成性能優良的復位電路,如圖6所示。調節C1可調整延時時間,調節R1可調整負載特性,如圖7所示上半部分是圖5電路的特性,下半部分對應圖6。

單片機 復位電路

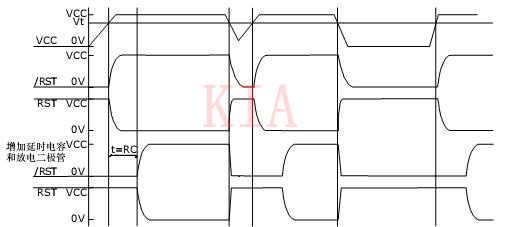

圖7 帶電壓監控功能的復位電路的輸入-輸出特性

2、電源監控電路

上述的帶電壓監控的復位電路又叫電源監控電路監控電路必須具備如下功能：

上電復位，保障上電時能正確地啟動系統；掉電復位，當電源失效或電壓降到某一電壓值以下時，復位系統；市面上有類似的集成產品，如PHILIPS半導體公司生產的MAX809、MAX810。

此類產品體積小、功耗低，而且可選門檻電壓。可保障系統在不同的異常條件下可靠地復位，防止系統失控。

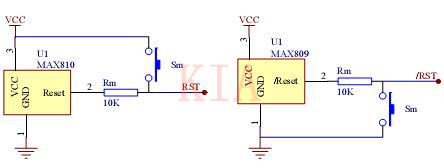

圖8中的Rm和Sm實現手動復位無需該功能時可把Reset端（或/Reset）端直接與單片機的RST端（或/RST端）相連最大限度地簡化外圍電路也可選擇PHILIPS半導體公司帶手動復位功能的產品MAX708。
