場效應管有哪些用途?mos場效應管有什么作用?

信息來源:本站 日期:2017-07-19

分享到:

場效應管有哪些用途

場效應管的主要作用是放大、恒流、阻抗變換、可變電阻和電子開關等。


(1)放大

場效應管具有放大作用。如圖4-29所示為mos場效應管放大器,輸入信號Ui經CI耦合至場效應管VT的柵極,與原來的柵極負偏壓相疊加,使其漏極電流I1,相應變化,并在負載電阻RD上產生壓降,經C2隔離直流后輸山,在輸出端即得到放大了的信號電壓UO。In與Ui同相,UO與Ui反相。由于場效應管放大器的輸入阻抗很高,因此耦合電容可以容量較小,不必使用電解電容器。

場效應管


(2)恒流

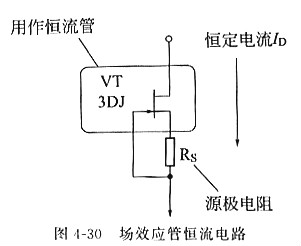

場效應管可以方便地構成恒流源,電路如圖4-30所示。恒流原理足如果通過場效應管的漏極電流ID因故增大,源極電阻Rs上形成的負柵壓也隨之增大,迫使ID回落,反之亦然,使ID保持恒定。恒定電流Il,式中UP為場效應管夾斷電壓。



(3)阻抗變換

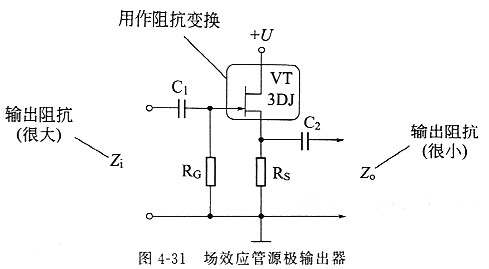

場效應管很高的輸入阻抗非常適合作阻抗變換。如圖4-31所示為場效應管源極輸出器,電路結構與晶體三極管射極跟隨器類似,但由于場效應管是電壓控制型器件,輸入阻抗極高,因此場效應管源極輸出器具有更高的輸入阻抗Zi和較低的輸出阻抗Zo,常用于多級放大器的高阻抗輸入級作阻抗變換。



(4)可變電阻

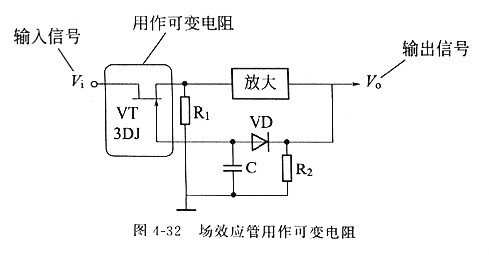

場效應管可以用作可變電阻。如圖4-32所示為自動電平控制電路,當輸入信號Ui增大導致u。增大時,由Uo經二極管VD負向整流后形成的柵極偏壓一UG的絕對值也增大,使場效應管VT的等效電阻增大,Ri與其的分壓比減小,使進入放大器的信號電壓減小,最終使Uo保持基本不變。



(5)電子開關

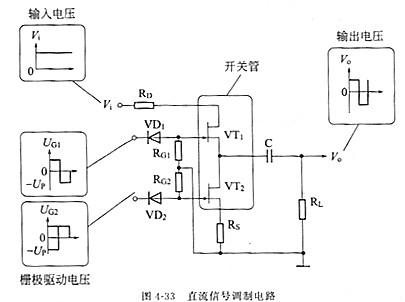

場效應管可以崩作電子開關。如圖433所示為直流信號調制電路,場效應管VT1、VT2工作于開關狀態,其柵極分別接人頻率相同、相位相反的方波電壓。當VT1導通VT2截止時,Ui向C充電;當VT1截止VT2導通時,c放電;其輸出Uo。便是與輸入直流電壓ui相關的交變電壓。
