場效應管自激振動電路

場效應管自激振動電路構造比較簡略，原器材較節約，出產成本低，是電視機中選用較多的一種電路，現以下圖開關電源為例進行分析。

場效應管自激振動電路

工作原理

市電經整流濾波后在C606上獲得300V分配的脈動直流電壓，此電壓一路經R616、L611加在場效應管V610的漏極；

另一路經主張偏置電阻R610、R613向V610供應柵極電流，微導通后的V610漏極電流經R680、L612、L621及開關變壓器的⑵-⑿繞組流向負載，一同發作⑵正⑿負的感生電動勢，

然后在反響繞組上發作⑵負⒀正的感生電動勢，經C613、R612向V610的G極供應正反響電流，推進V610進一步導通、豐滿。

跟著V610進入豐滿后漏極電流改動率開端降低，正反響電容C613充電電流減小，致使V610柵極正反響電壓開端降低，開關變壓器的繞組中發作極性相反的感生電動勢，

即主繞組上發作⑵負⑿正的電壓，反響繞組上發作⑵正⒀負的電壓，負反響致使V610由通導活絡轉為截止。

此刻主繞組上發作⑵負⑿正的電壓經外部負載D620、L620、L621放電向負載供電。自激振動的榜首個周期就這么得以完畢，繼而進入新的振動周期，繼而不斷替換完畢振動進程。

為避免正反響電壓過高，一同也為了避免V610因漏極電流過大而損壞，電路中設置了過煽動維護穩壓二極管D610；

考慮到場效應管輸入阻抗大、輸入電流小，電路中建立了電阻R611為反響回路供應通道，確保反響電容C613有必定的充放電電流。

脈寬調度、穩壓進程：

此電路穩壓取樣辦法為直接取樣辦法，對負載供電端電壓進行取樣拓寬后，通過脈寬調度管操控開關的通導時刻以抵達穩壓的意圖。

在開關截止時刻，開關變壓器的⑷-⑾繞組上發作⑷負⑾正的感生電動勢，通過D617、L617、R617對C616充電，對V614構成負偏置使之截止；

當V610導通后開關變壓器的⑷-⑾繞組上的極性變反，⑷端的感生電壓經R618向C616充電，使C616端電壓由負轉為正。

當其正向電壓抵達0.7V時V614通導，分流了一有些正反響電流使V610的G極電壓降低，漏極電流減小，繞組上發作⑿正⑵負電動勢，又經反響電路后V610由通導活絡轉為截止。

由此可見，操控V610導通時刻可抵達操控V610開關脈沖寬度的意圖。當某種要素使開關電源輸出電壓添加時，經V614的B極而使其提早導通，V610提早截止而使輸出電壓降低，然后抵達堅持輸出電壓不變的意圖。反之亦然。

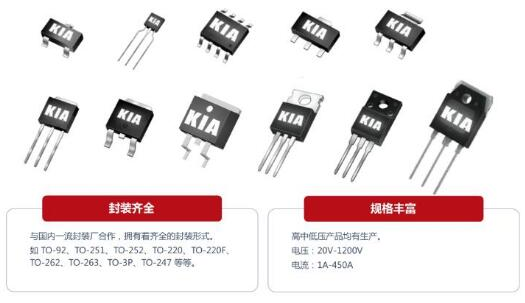

場效應管廠家簡介：
