三極管直流電壓放大器檢測方法

在驅動控制電路中，繼電器驅動電路、直流電動機驅動電路都是直流電壓放大電路。

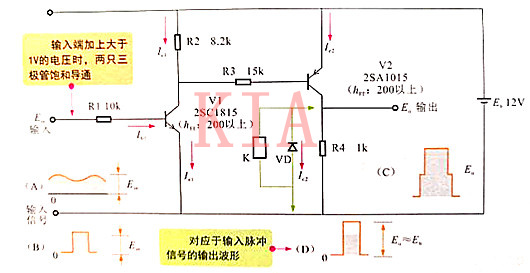

下圖為三極管直流電壓放大器電路。

該電路由兩只三極管和外圍元器件構成。由圖可見，輸入級采用NPN型三極管，輸出級使用PNP型三極管，兩管組合成放大器。

電路中，輸出三極管的集電極驅動繼電器，輸出端輸出的極性與輸入端相同，兩只三極管正常時均工作在飽和區域。

當輸出端所加電壓大于1V時，兩只三極管均飽和導通。+12V電源電壓全加到繼電器線圈上，使繼電器動作。如輸入端小于0.6V，則兩管截止，繼電器不工作。

提示：如果輸入信號如圖中( A )是直流電壓疊加交流信號成分，則當所加電壓高于1V時，輸出端為12V，

當輸入端低于1V而又高于0.6V時，三極管處于放大狀態，不會完全飽和至導通狀態，則輸出端輸出電壓會低于12V,輸出波形呈階梯狀，

如圖中( c )波形所示。輸入為脈沖電壓(大于1V)，如圖中(B)波形所示，輸出也為脈沖電壓，如圖中(D)波形所示。

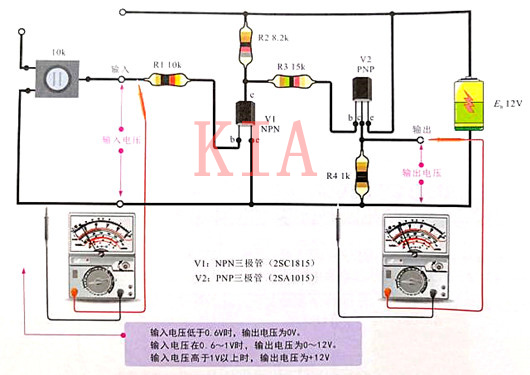

為了檢測上述電路，可將一只1kΩ電阻器代替繼電器，輸入端用一只10kΩ的電位器，將測試電路搭建成如下圖所示的狀態，分別檢測輸出電壓和輸入電壓的對應關系。

驅動三極管的檢測方法在電動機或繼電器的驅動電路中常使用三極管。

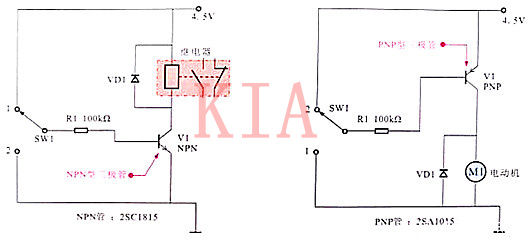

下圖為NPN型和PNP型三極管的應用案例。

提示：上圖中，當開關SW1置于1位置時，驅動三極管基極正偏而導通，繼電器和電動機的電動作。

當SW1置于2位置時，三極管基極反偏而截止，繼電器和電動機都不工作。

兩個電路中分別用NPN型和PNP型兩種：三極管，因此三極管的連接極性也不同。

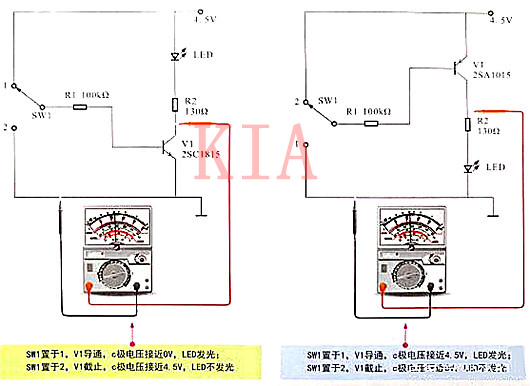

下圖所示，搭建上述檢測電路，可用LED和限流電阻取代繼電器，這樣便于觀測和識別測量結果。

三極管光控照明電路的檢測方法

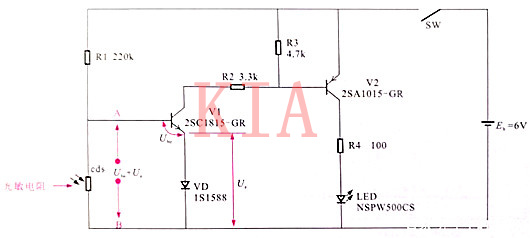

下圖為三極管光控照明電路，當環境光變暗的時候，電路自動啟動，點亮發光二極管，控制元件采用光敏電阻，型號為MKY -54C48L，發光二極管采用白色LED (NSPW500CS )

提示說明：光敏電阻接在V1的基極電路中，與R1 ( 220kΩ)構成分壓電路，為V1提供基極電壓。

光線較暗時，V1基極電壓(A點)大于(Ube+Ue)，V1導通，V2也導通。

V2集電極輸出+6V電壓，發光二極管LED得電發光。R4 ( 100Ω )為限流電阻。當環境提示說明光變時，光敏電阻的阻值變小，V1的基極電壓降低，V1截止，V2也截止，LED熄滅。

三極管光控照明電路的元器件連接關系及檢測方法如下圖所示。

提示：對該電路的檢測可設置兩種狀態：

（1）用手電筒或照明燈照射光敏電阻，同時用萬用表檢測V1三極管基極電壓和V2集電極電壓，并觀察LED。

（2）當基極電壓Ube+Ue時，V1、V2截止，V2集電極為0V, LED不發光。

（3）用物體遮住光敏電阻時，檢測V1基極電壓和V2集電極電壓并觀察LED。此時，Ub≥U be+Ue，V1、 V2飽和導通，V2集電極為6V, LED發光。
