MOS管低功耗雙穩態電路圖文分享-KIA MOS管
信息來源：本站 日期：2021-08-06
雙穩態電路是我們經常用于作為單鍵控制負載開關電路。本文介紹一個由兩個MOS管構成的低功耗雙穩態電路。
假設Q1的G極輸入是高電平，Q1導通，輸出低電平，低電平接到Q2的G極，Q2截止，Q2輸出高電平，所以Q3也截止，LED燈滅。
按下開關S1后，Q1輸入端G極變成低電平，Q1截止，輸出高電平，高電平接到Q2的G極，Q2導通，Q2輸出低電平，所以Q3也導通，LED燈亮。
假設Q1的G極輸入是高電平，Q1導通，輸出低電平，低電平接到Q2的G極，Q2截止，Q2輸出高電平，所以Q3也截止，LED燈滅。此時由于Q1輸出端D極為低電平，故電容C1通過R3放電。
按下開關S1后，Q1輸入端G極變成低電平，Q1截止，輸出高電平，高電平接到Q2的G極，Q2導通，Q2輸出低電平，所以Q3也導通，LED燈亮。

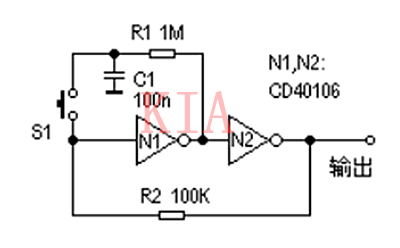

圖中的CD4010就是反相器功能，用MOS管也可以實現反相器功能，功耗也很低。
按上圖電路的框架用兩個MOS管構成兩個反相器，開關、電容、電阻的位置接點與上圖一樣。先用軟件進行仿真測試一下功能。然后進行實物搭板測試，并調整電路參數。
實測電路在4.2V時工作，功耗在4微A左右。經過試用，感覺良好，在原來開關的位置上多并幾個開關，就可以變成一個多處共控一個燈的電路。
