MOS器件退化：P-NMOS特性退化解析-KIA MOS管
信息來源：本站 日期：2021-07-29

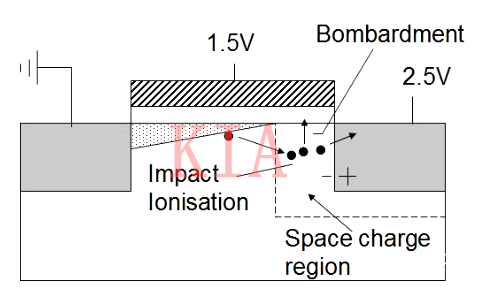

飽和區:
通常Vg<Vd
不利于電子注入
存在界面態生成條件

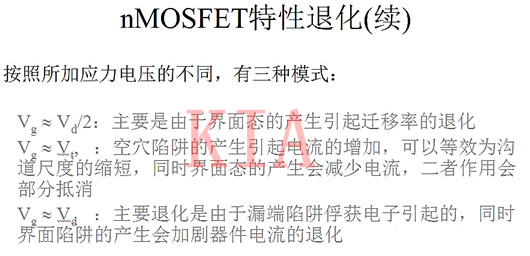

NMOS特性退化的3種模式：
對于帶有LDD的NMOS結構，還有spacer氧化層區域的退化問題。
對漏端輕摻雜(LDD) NMOSEET's,多一個附加的退化效應: spacer氧化層區域的退化，這里產生的陷阱會引起漏端電阻的增加。
因此，通常認為存在兩個退化過程:早期spacer區域退化占優，而隨著應力時間增加，溝道內也逐漸出現陷阱，導致器件表現出后期退化規律。
PMOS特性退化類似于NMOS，但相對NMOS要輕微一些。

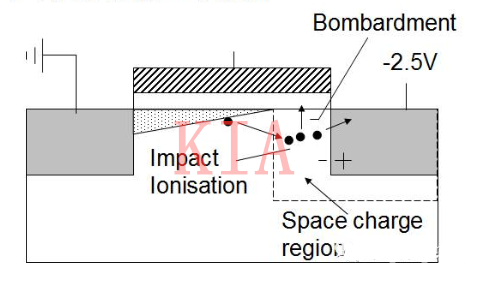

飽和區:
|Vg|<|Vd|,但Vg<0 Vd<0
利于電子注入界面態和氧化層陷阱生成條件
同樣的3種退化條件：
Vg≈Vt :氧化層中產生的大量陷阱俘獲電子，主要位于漏端附近;而空穴陷阱只有少量產生，離漏端有一點距離
Vg=Vd/2:界面陷阱的產生起主要作用
Vg=Vd:可以觀察到氧化層正電荷，而界面陷阱將主要限制PMOSFET的可靠性.
以上三種退化機制的共同作用，如負氧化層電荷、界面陷阱、正氧化層電荷的產生，將決定PMOSFET熱載流子退化隨時間的變化關系，即器件壽命。

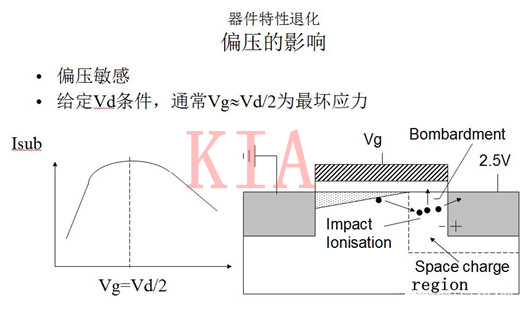

下面這張圖說明Vg取一半Vd的原因：此時襯底電流最大

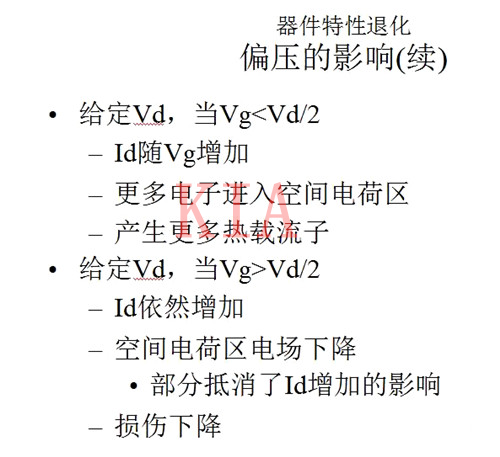

Vg在一半Vd前后兩種條件下，熱載流子效應的差異
