共集電極放大電路射極輸出器、射極跟隨器

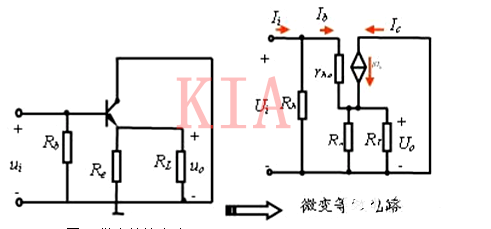

圖1 射極輸出器電路
一、 靜態分析
二、動態分析

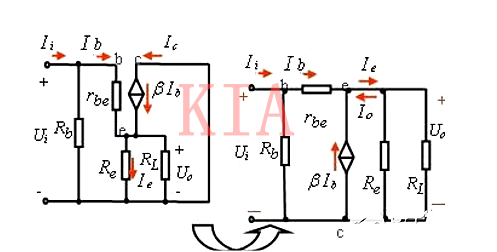

圖2 微變等效電路
圖3 微變等效電路
1. 電流放大倍數：（忽略Rb的分流

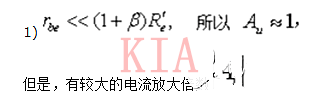

結 論：
2）輸入輸出同相，輸出電壓跟隨輸入電壓，故稱電壓跟隨器。

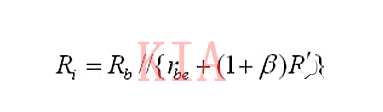

3. 輸入電阻

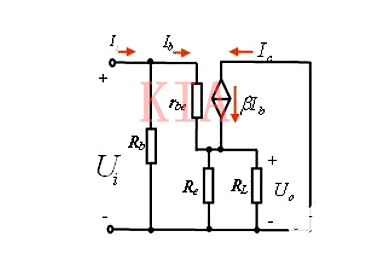

圖5 輸入電路圖
輸入電阻較大，作為前一級的負載，對前一級的放大倍數影響較小。
4. 輸出電阻
用加壓 求流法求輸出電阻。

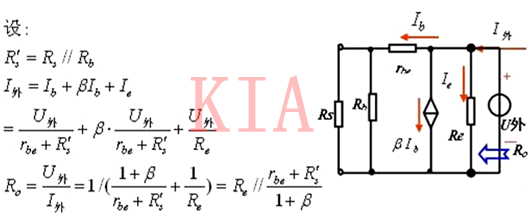

圖5 等效電路
射極輸出器的輸出電阻很小，帶負載能力強。
射極輸出器特點：
電壓增益小于近似等于1，輸出電壓與輸入電壓同 相，輸入電阻高，輸出電阻低。
射極輸出器的使用
1、將射極輸出器放在電路的首級，可以提高輸入電阻。
2、將射極輸出器放在電路的 末級，可以降 低輸出電阻，提高帶負載能力。
3、將射極輸出器放在電路的兩級之間，可以起到電路的匹配作用。
例：
估算靜態工作 點，計算電流放大倍數、電壓放大倍數和輸入、輸出電阻。

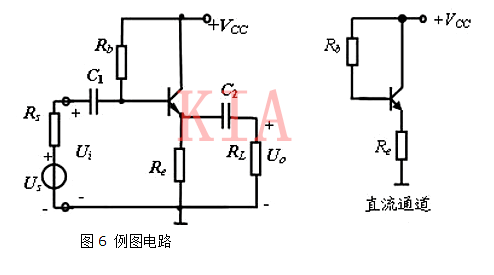

圖6 例圖電路
可見：輸入電阻很大，輸出電阻很小。
