三極管，全稱為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種電流控制電流的半導體器件。其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關。
晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。
三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

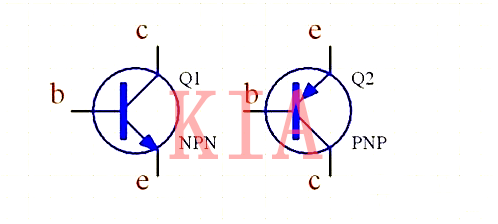

PNP與NPN兩種三極管各引腳的表示：

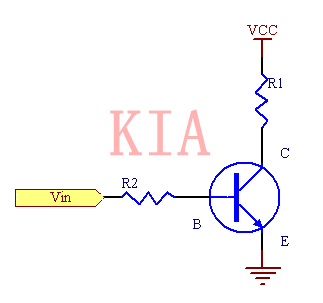

如下圖.就是一個最基本的三極管開關電路，NPN的基極需連接一個基極電阻（R2）、集電極上連接一個負載電阻（R1）
首先我們要清楚當三極管的基極沒有電流時候集電極也沒有電流，三極管處于截止狀態，即斷開；當基極有電流時候?qū)?dǎo)致集電極流過更大的放大電流，即進入飽和狀態，相當于關閉。
當然基極要有一個符合要求的電壓輸入才能確保三極管進入截止區與飽和區。
三極管用的最多的，其實是開關電路。下面介紹PNP型的三極管。如何使用呢，如下圖：

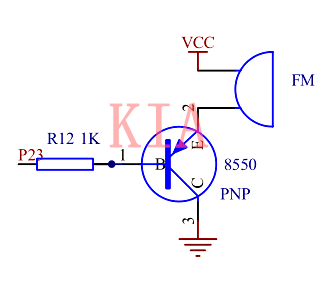

FM是一個蜂鳴器，8550是一個PNP型的三極管，C端接地，B端由單片機控制，E端通過FM接VCC。
根據箭頭的方向，E端高電壓的時候，當B端也是高電壓，那么E和C之間是斷開的，當B端是低電壓，那么E和C直接導通，實現開關的作用。
簡單的技巧：三極管上箭頭所在方向的二極管，只要二極管正向?qū)?，那么三極管上下就能導通。
