MOS管場效應管之間有何關系？詳解-KIA MOS管
信息來源：本站 日期：2021-06-09
MOS管和場效應管有什么關系? MOS管到底是不是場效應管?其實根據這幾種元件的包含關系,說MOS管是場效應管是沒問題的,但是反過來說就不對了,也就是說場效應管不單單包括MOS管,還有其他的元件。

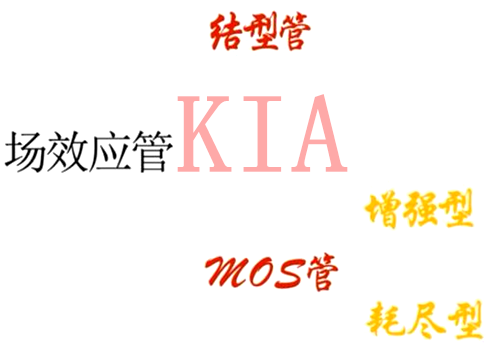

實際上場效應管可以分為結型管（ （Junction Field-Effect Transistor，J F E T））和MOS管（ metal-oxide semiconductor F E T，簡稱MOS管），相對于MOS管來說，結型管使用頻率很低，所以提到結型管的頻率也比較低，MOS管和場效應管倒經常提到，給人一種誤解，以為這是一種元件。
實際上，場效應管可以分為結型管( ( Junction Field-Effect Transistor ,JFET) )和MOS管( metal-oxide semiconductorF E T ,簡稱MOS管) , 相對于MOS管來說,結型管使用頻率很低,所以提到結型管的頻率也比較低, MOS管和場效應管倒經常提到,給人一種誤解，以為這是一種元件。
實際上MOS管又可分為增強型和耗盡型,這兩種元件工作原理略有不同,增強型管在柵極(G)加上正向電壓時漏極(D)和源極(S)才能導通,而耗盡型即使柵極(G)沒加正電壓，漏極(D)和源極( S )也是導通的。

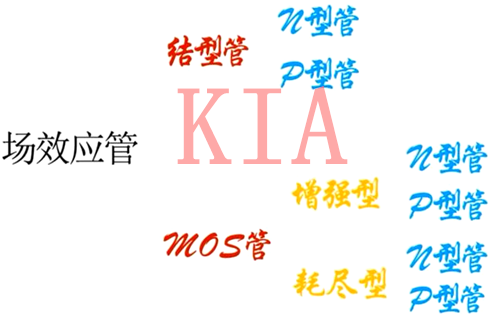

其實到這分類還沒結束,每種類型的管子又可分為N型管和P型管,所以說場效應管下面可以分為6種類型的管子,分別是N溝道結型場效應管、P溝道結型場效應管、N溝道增強型場效應管、P溝道增強型場效應管、N溝道耗盡型場效應管和P溝道耗盡型場效應管。

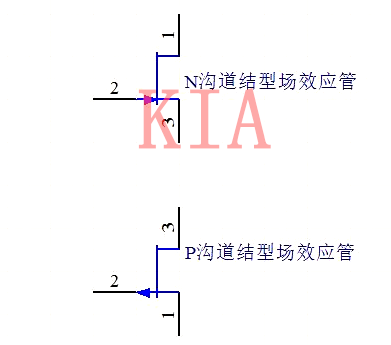

每種元件在電路圖中的電路符號也不相同,例如下面這張圖片列出來的是兩種結型管的電路符號, 2號管腳的箭頭指向管子的為N溝道結型場效應管,往外指的是P溝道結型場效應管。
MOS管和結型管電路符號相差的比較大,也很容易區分出來,例如下面這個圖片中的電路符號和上面那張圖中的電路符號很明顯有很大差別。

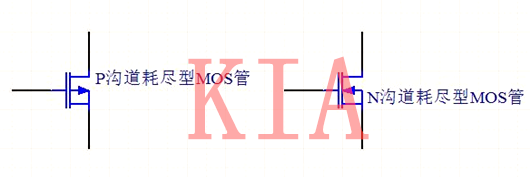

其實下圖是N溝道耗盡型場效應管和P溝道耗盡型場效應管,同樣箭頭指向管子的為N型,往外指的是P型管。
同樣N溝道增強型場效應管與P溝道增強型場效應管區分也是根據箭頭的指向,同樣是指向管子的是N型管,往外指的是P型管。
增強型場效應管(包括N型管和P型管)和耗盡型場效應管(包括N型管和P型管)電路符號就很接近了,二者的差別是符號中有一個是用虛線表示的, 一個是用實線表示的。
虛線表示的是增強型場效應管,實線表示的是耗盡型場效應管。
