分析為什么NMOS比PMOS用的多-KIA MOS管
信息來源：本站 日期：2021-04-14
NMOS管的工作原理，是通過控制導電溝道，以此來控制源漏電流。在柵極加上正電壓Vgs，襯底的電子會被帶正電的柵極吸引，電子充斥在源端和漏端之間，形成了導電溝道，兩邊就可以通了。
當Vgs電壓以高頻率變化的時候，形成的導電溝道的厚薄也會變化。這個導電溝道的變化是通過電子的移動來形成的，電子移動速度越快（電子遷移率越高），那么導電溝道就能更快的響應Vgs的變化。
所以說，電子遷移率越高，器件的工作頻率越高。
同樣的，PMOS管的工作速度，應該與空穴遷移率的大小正相關。
總的來說，電子遷移率越高，晶體管的功耗越小，速度越快。
為什么N型MOS管占據主導地位，P型MOS管現在越來越少了，主要有幾個方面的原因:
1. N型MOS管由于自身的原因，開關速度很快。
2. P型MOS管由于工藝的影響，沒有N型MOS管快，因此開關損耗就會比N型MOS管大，發熱量就會比N型MOS大。
3. N型MOS管耐壓比較高，P型MOS相對N型MOS來說比較低，所以高壓的應用場合很少看到P型MOS管。更多的是N型管。
4. N型MOS管通過的電流能力比較大，而P型MOS通過的電流能力相對于N型MOS管來說比較小。
總結：考慮到電路的性能參數，在符合要求的情況下，我們從考慮電路的簡單角度，才會選用P型MOS管，正常情況下我們一般選擇N型MOS管。

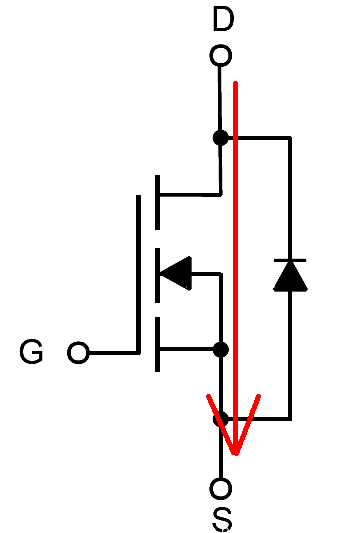

對于N-MOS管，電流方向是從D（漏極）指向S（源極），里面集成了一個體二極管（封裝在體內的），體二極管的作用是當MOS管關斷時，提供往回流通的路徑，正向流通的時候體二極管是不通的。

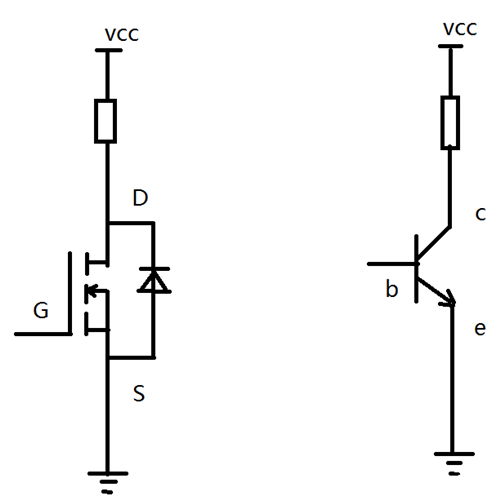

N-MOS與N型晶體管有什么差異？
1. N-MOS的電流是從D流向S的，里面封裝了一個體二極管，N-MOS不通的時候，二極管提供了一個反向的通路。
2. N-MOS是壓控型的，N型晶體管是流控型的。
3. N-MOS的GS端加的是電壓源（GS之間不關心電流，關心的是電壓），N型晶體管be端加的是電流源（be之間不關心電壓，關心的是電流）。
4. N型晶體管要想讓它完全導通（飽和），be之間至少要通過一個1mA的電流（基極的閾值電流）。低于閾值電流三極管工作在放大狀態，再低的話工作在截止?fàn)顟B(tài)。
5. 對于N-MOS導通有個閾值電壓。GS之間一定要正偏，即G的電壓要大于S。
