MOS管:典型應用電路

MOS管應用電路:MOS管最顯著的特性是開關特性好,所以被廣泛應用在需要電子開關的電路中。


1. 電平轉換或者隔離電路

電路設計時,不同的子系統之間無可避免的需要數字信號傳遞,不同的系統之間或者設備之間,數字接口電平經常不一致,故需要用到電平轉換電路;


市面上有專門集成的IC實行電平轉換(或者隔離),從省成本的角度(未必省)也可以用MOS管或者三極管自己搭建,如下為MOS管搭建:


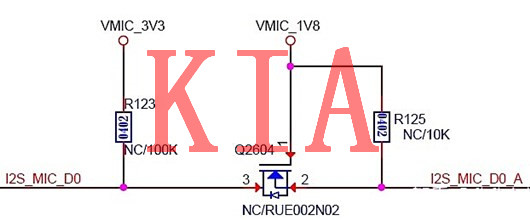

MOS管應用電路


注意電平的高低和MOS管方向,外接電路電平是否確定,是否雙向通信和通信速率等因素均影響具體電路的細節考慮,上述供參考。


2. 防反接電路

在電源接口設計時,有很多場合需要考慮反接的問題,沒有相應的電路設計的話很容易將電路燒壞,造成損失;MOS管防反接,好處就是壓降小,能規避普通二極管壓降大的弊端;


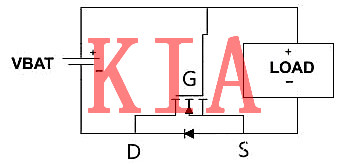

MOS管應用電路


PMOS管常用在正極,NMOS管常用在負極;上圖只是示意結構,G極具體需要接上阻容器件,同時可以起到緩啟動作用;


3. 開關電路

作為電子開關控制電源的通斷,一般正極用PMOS管,負極用NMOS管控制;


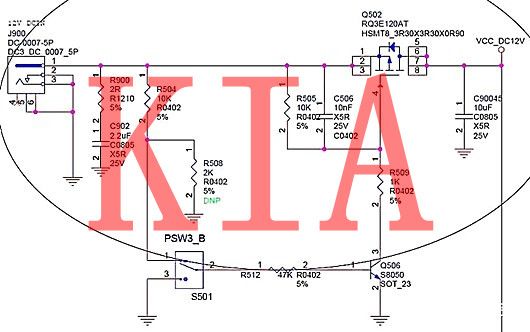

MOS管應用電路


4. 緩啟動電路

上述開關作用中,如果負載容性較大需要緩啟動設計,參見下圖:

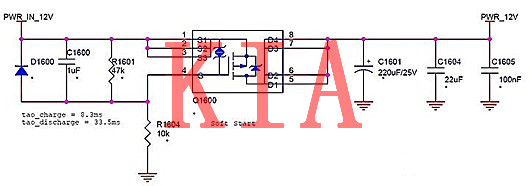

MOS管應用電路


5. 邏輯轉換電路

信號除了電平高低的轉換,很多時候需要電平邏輯高低轉換,MOS管和三極管都可以實現,下面是MOS管的方式,供參考:

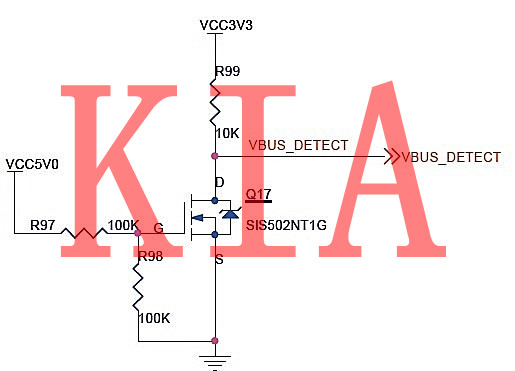

MOS管應用電路


6. 放大電路

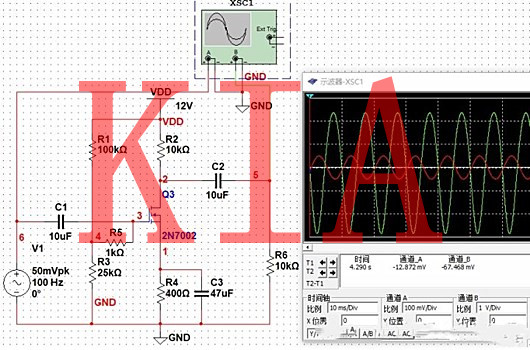

對于跨導大的VD-MOS管,可以用來搭建放大電路,如下所示為MOS管放大電路仿真:


MOS管應用電路


MOS管在電路中還有很多其他用途,暫時先介紹上面幾種;注意在大功率電路設計中,務必理解各種參數的實際意義和關聯關系,以免造成嚴重后果。
