H橋驅動感性負載

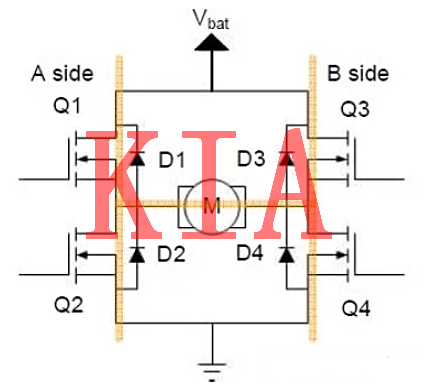

什么是H橋？H橋是一個比較簡單的電路，通常它會包含四個獨立控制的開關元器件（例如MOS-FET）,它們通常用于驅動電流較大的負載，比如電機，至于為什么要叫H橋（H-Bridge），因?yàn)殚L得比較像字母H，具體如下圖所示；

H橋，感性負載

這里有四個開關元器件Q1，Q2，Q3，Q4，另外還有一個直流電機M，D1，D2，D3，D4是MOS-FET的續流二極管；

開關狀態

下面以控制一個直流電機為例，對H橋的幾種開關狀態進行簡單的介紹，其中正轉和反轉是人為規定的方向，實際工程中按照實際情況進行劃分即可；

正轉

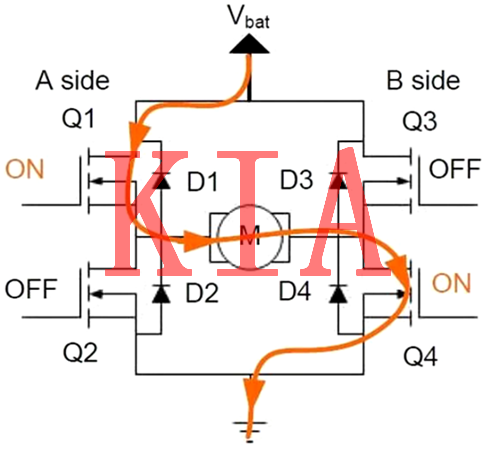

通常H橋用來驅動感性負載，這里我們來驅動一個直流電機；打開Q1和Q4；關閉Q2和Q3；

此時假設電機正轉，這電流依次經過Q1，M，Q4，在圖中使用黃色線段進行標注，具體如下圖所示；

H橋，感性負載

另外一種狀態則是電機反轉；此時四個開關元器件的狀態如下；關閉Q1和Q4；打開Q2和Q3；

此時電機反轉（與前面介紹的情況相反），這電流依次經過Q2，M，Q3，在圖中使用黃色線段進行標注，具體如下圖所示；

H橋，感性負載

反轉

調速

如果要對直流電機調速，其中的一種方案就是；

關閉Q2，Q3；打開Q1，Q4上給它輸入50%占空比的PWM波形，這樣就達到了降低轉速的效果，如果需要增加轉速，則將輸入PWM的占空比設置為100%；

具體如下所示；

H橋，感性負載

停止?fàn)顟B(tài)

這里以電機從正轉切換到停止?fàn)顟B(tài)為例；

正轉情況下；Q1和Q4是打開狀態；這時候如果關閉Q1和Q4，直流電機內部可以等效成電感，也就是感性負載，電流不會突變，那么電流將繼續保持原來的方向進行流動，這時候我們希望電機里的電流可以快速衰減；

這里有兩種辦法：

第一種：關閉Q1和Q4，這時候電流仍然會通過反向續流二極管進行流動，此時短暫打開Q1和Q3從而達到快速衰減電流的目的；

H橋，感性負載
