場效應管的可調穩壓電源

本文介紹一只V-MOS功率場效應管作調整管的穩壓電源。直流輸出電壓可在1.25V~12V連續可調,輸出電流為50mA(須裝10平方厘米散熱器)時,電壓波動不超過0.3% ,適合各類小電器使用。

電流原理

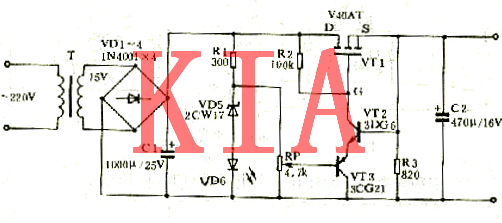

下圖是該穩壓器的原理圖,其原理和普通串聯型穩壓器上午電源基本相同,不同的是使用了場效應作調整管,因不需大電流推動,所以使電路簡化,成本降低,而穩壓性能卻有所提高。

圖中電阻R1、RP、VD5、LED組成連續可調恒壓源,為VT3基極提供基準電壓。R1為限流電阻；RP為4.7K帶開關電位器, VD5為9~10.5V穩壓管；VD6為紅色發光管；

VD5與VD6的串聯穩壓值決定了穩壓電源的最大輸出電壓；VD6還兼作電源指示和負載電流大小指示,一管多用，穩壓電源工作電流越大時,發光管越暗。

場效應管，穩壓電源

功率場效應管作調整管的穩壓電源電路圖

元件選擇與制作

功率場效應管可選用V40AT等塑封管;T選用輸出電壓15V左右的變壓器。
