制作簡易場效應管檢測儀

場效應管的全稱叫做金屬氧化物半導體效應晶體管也稱MOS管。

它可以分為N溝道與P溝道兩大類，P溝道硅MOS場效應晶體管在N型硅襯底上有兩個P+區，分別叫做源極和漏極，兩極之間不通導，源極上加有足夠的正電壓(柵極接地)時，柵極下的N型硅表面呈現P型反型層，成為連接源極和漏極的溝道。

改變柵壓可以改變溝道中的空穴密度，從而改變溝道的電阻。這種MOS場效應晶體管稱為P溝道增強型場效應晶體管。如果N型硅襯底表面不加柵壓就已存在P型反型層溝道，加上適當?shù)钠珘海墒箿系赖碾娮柙龃蠡驕p小。

這樣的MOS場效應晶體管稱為P溝道耗盡型場效應晶體管。統稱為PMOS晶體管。MOS管更小更省電，所以他們已經在很多應用場合取代了雙極型晶體管。

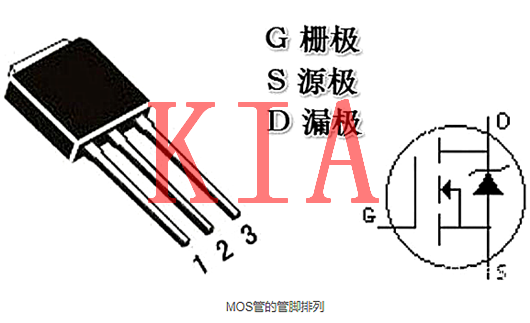

場效應管的三個管腳排列

三個極分別是：G（柵極），D（漏極）s（源及），要求柵極和源及之間電壓大于某一特定值，漏極和源及才能導通。它的工作原理比較類似于晶體三極管。

場效應管檢測儀

怎么萬用表測量場效應管

1、把連接柵極和源極的電阻移開，萬用表紅黑筆不變，假如移開電阻后表針慢慢逐步退回到高阻或無限大，則MOS管漏電，不變則完好

2、然后一根導線把MOS管的柵極和源極連接起來，假如指針立刻返回無限大，則MOS完好。

3、把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，好的表針指示應該是無限大。

4、用一只100KΩ－200KΩ的電阻連在柵極和漏極上，然后把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，這時表針指示的值一般是0，這時是下電荷通過這個電阻對MOS管的柵極充電，產生柵極電場，因為電場產生導致導電溝道致使漏極和源極導通，故萬用表指針偏轉，偏轉的角度大，放電性越好。

我們知道，其實場效應管的工作原理和三極管比較類似。場效應管的柵極相當于三極管的基極，只需要在他的柵極給一個高電平。那么源極和漏極之間就會導通。

如果給他的柵極低電平，源極和漏極之間就會斷開，我們就是根據這個原理來制作場效應管的檢測電路的。

原理圖比較簡單。有一個限流電阻。一個USB供電插座。一個模式管檢測的插座，一個顯示狀態用的led發光二極管。兩個觸摸片，觸摸片1的一端接電源正極，一端接MOS管的柵極。觸摸片2的一端接電源負極，一端接電源負極。

檢測電路工作原理

當用手觸摸觸片1時，相當于通過人體電阻。將MOS管的柵極電位升高。此時，MOS管導通，Led發光。當手指觸碰出片2時，通過人體電阻，將MOS管的柵極電位降低，此時MOS管處于截止狀態，Led熄滅。

簡易場效應管檢測儀-PCB板圖紙

場效應管檢測儀
