干貨分析|MOS管的驅動波形是否異常?必看-KIA MOS管
信息來源：本站 日期：2020-12-24
一般認為MOSFET是電壓驅動的，不需要驅動電流。然而，在MOS的G,S兩級之間有結電容存在，這個電容會讓驅動MOS變的不那么簡單，很容易造成驅動波形異常。
大家常用的PWM芯片輸出直接驅動MOS或者用三極管放大后,再經過隔離驅動MOS的方法，其實在瞬間驅動電流這塊是有很大缺陷的。比較好的方法是使用專用的MOSFET驅動芯片來驅動MOS管。
先分析幾款MOS管驅動波形:

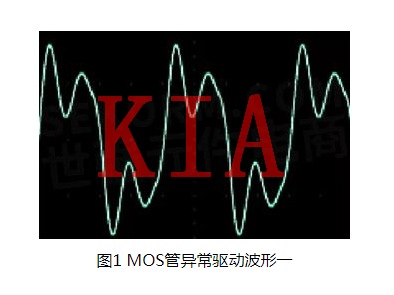

如圖1所示出現了這樣圓不溜秋的波形，MOS管就有炸管的危險。通過波形看出MOS管有很大一部分時間管子都工作在線性區，損耗極其巨大。一般這種情況是布線太長電感太大，柵極電阻都救不回來，只能重新畫板子。

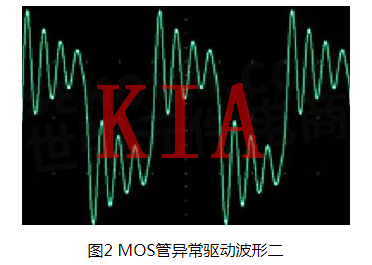

如圖2，高頻振鈴嚴重的驅動方波。在上升下降沿震蕩嚴重，這種情況管子一般瞬間損壞掉。跟上圖1波形情況差不多，進線性區。原因也類似，主要是布線的問題。

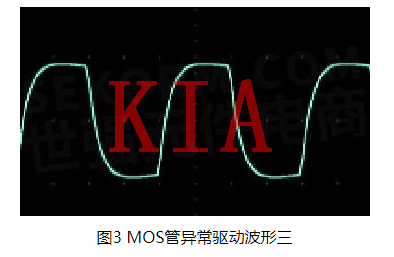

如圖3出現又大又圓的波形。上升下降沿極其緩慢，這是因?yàn)樽杩共黄ヅ鋵?dǎo)致的。芯片驅動能力太差或者柵極電阻太大。果斷換大電流的驅動芯片，柵極電阻往小調調就OK了。

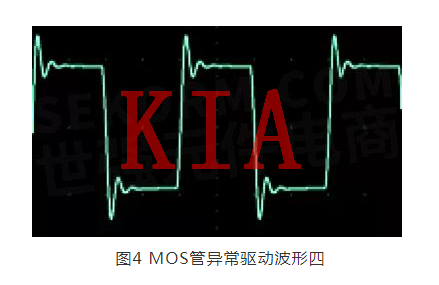

如圖4，上升沿下降沿有尖峰的方波。高低電平分明，電平這時候可以叫電平了，因?yàn)樗健＿呇囟盖停_(kāi)關速度快，損耗很小，略有震蕩，可以接受，管子進不了線性區，可以適當調大柵極電阻。

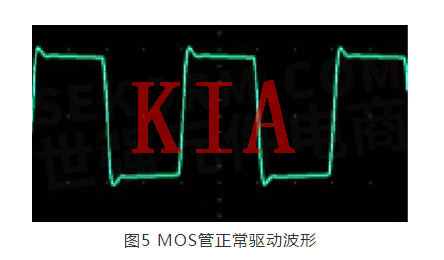

如圖5所示，無振鈴無尖峰無線性損耗的三無產品，這就是最完美的波形了。
