采用MOS管的穩壓器擴流電路

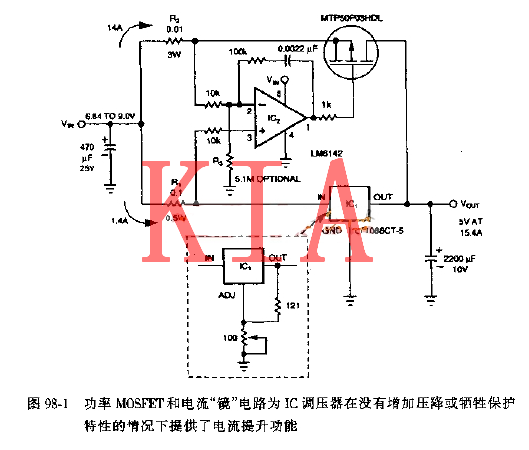

采用MOS管的穩壓器擴流電路圖98-1和圖98-2示出的電路使用了一只電流“鏡’，和一只功率MOS管從而增強了 IC 調壓器輸出電流的能力。這種電路保留了Ic調壓器的所有保護特點，并且為MOS管提供了良好保護。

與單獨工作的IC調壓器的關斷(枷因 ut )電壓相比，這種調版器的關斷電壓在10A電流時僅上升了0.1V。在圖98-1和圖98-2中R1和R2是電流敏感電阻器，流經IC調壓器的電流流過R1;而流經 M0SFET的電流則流過R2。

運算放大器調制MOSFET的導通電阻，迫使R1上的壓降等于R2上的壓降。這種調制以R1:R2比率使流經MOSFET的電流映像到流經IC調壓器的電流。

運算放大器能夠在輸人共模電壓等于其供電電壓的情況下工作;從而已能夠在止電源供電期間敏感電流。運算放大器的增益使R1和R2都可以使用小阻值的電阻，這樣，就可使調壓器的關斷電壓的電壓增量很小。

穩壓器擴流電路

在圖98-2中,在電流“鏡”結構中的一對pup晶體管代替了運算放大器,該種結構除了兩只晶體管的基極-發射極電壓會降低電流“黨”的精度之外，其他均獲得令人滿意的效果。

電流“鏡"精度的降低僅代表了在經負載條件下的一個問題,如果你規定了一種最小負載,那么就可以忽略這個問題。此兩種電路均具有良好的穩定性和快速的瞬態響應功能。

這里使用的p型溝道MOSFET是屬于低閾值邏輯型器件,它在低的門-源電壓值范圍內，其導通電阻都很低。此外,LM6142運算放大器能夠在1.8V最小電源電壓下工作。

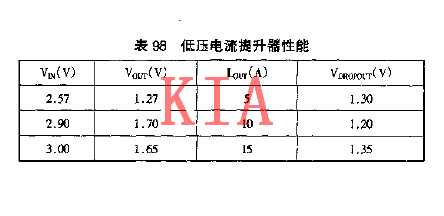

這些特點允許圖98-1中所示電路提供如表98所列出的輸出電壓和電流。要獲得低電壓值,也可以用一只輸出可調的同樣的IC代替輸出電壓固定的調壓器，如圖98-1中虛線部分,該電路仍保持低的壓降,這樣一來,圖98-1中的電路就能起到輸出大電流5~3V電壓的功能。

穩壓器擴流電路
