場效應管恒流源電路圖

恒流源電路圖一

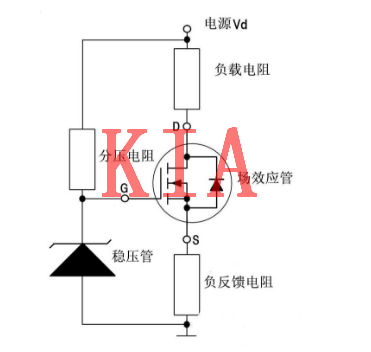

如圖，其中分壓電阻和穩壓管為場效應管的柵極提供一個固定的基準電壓。

恒流源電路圖二

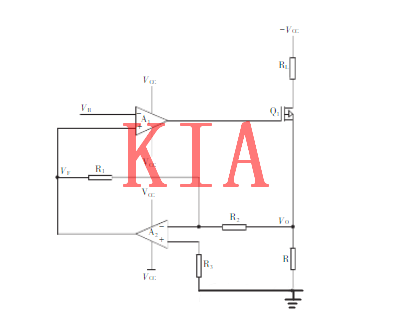

基于場效應管的恒流源電路原理圖如下圖所示，電流經過采樣電阻轉換為采樣電壓。采樣電壓經運放A2反向放大后作為反饋電壓VF送入運放A1的同相端，與基準電壓VR進行比較，對柵極電壓進行調整，從而對輸出電流進行調整，使整個閉環反饋系統處于動態平衡中，以達到穩定輸出電流的目的。

如果輸出電流增大，則采樣電阻上的采樣電壓隨之增大，反饋電壓VF也增大，運放A1同相端電壓增大，而基準電壓不變，運放A1的輸出電壓為（VF-VR）K（K為運放A1的開環增益），因此運放A1的輸出電壓降低，柵極電壓下降從而使輸出電流下降，使輸出電流保持穩定。

恒流源電路圖三

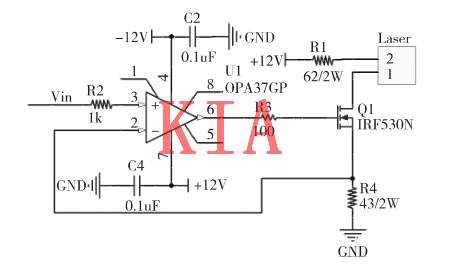

該電路資料詳細說明：場效應管恒流源特性的分析與研究

場效應管屬于電壓控制元件，這一點類似于電子管的三極管，但它的構造與工作原理和電子管是截然不同的，與雙極型晶體管相比，場效應晶體管具有如下特點：

（1）場效應管是電壓控制器件，它通過UGS來控制ID;

（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。

（3）它是利用多數載流子導電，因此它的溫度穩定性較好;

（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數;

（5）場效應管的抗輻射能力強;

（6）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。

恒流源電路簡述

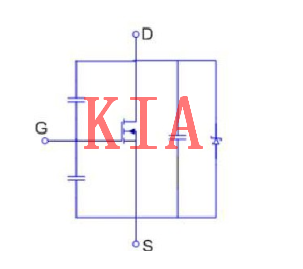

所謂開通時間，由兩部分組成：延遲時間td(on)和上升時間tr,關斷時間類似：延遲時間和下降時間。

開通時間是指，當柵源間加電壓，由于柵極電容的存在需要一個充電的過程才能達到柵源的開啟電壓，這也是td(on)的時間，然后MOS管就導通了，注意，這時候ids的電流并不是突變的，是緩慢上升的，當ids上升到穩態的時間記作tr上升時間。

關斷時間類似，因?yàn)殡娙菪枰烹?，且同樣電流需要下降的過程。這就解釋了為何第一幅圖的恒流源電路成立，因?yàn)閙os管開啟時，并不會說反向輸入端此時無輸入會達到飽和，電流是一個緩慢上升的作用，此時負反饋就可以引用到反相輸入端達到控制電流的作用。
