場效應管的甲類功放解析

場效應管單端甲類功放：音頻功率放大器簡介-音頻放大器按所用放大器件可分為電子管放大器、晶體管放大器、集成電路放大器、場效應管放大器以及由上述所用器件兩種或兩種以上組成的混合放大器,各類放大器電路及所用元器件也是五花八門、千變萬化，由此對音源的重放音質又各具特色，很難說哪一種放大器能以偏概全、技壓群芳成為萬能放大器。

電子管放大器由于空間電荷的傳輸時滯作用，重放音色溫暖柔和，尤其是弦樂人聲，表現為醇美剔透，耐人尋味。晶體管以及集成電路放大器具有犀利的分析力、寬闊的頻響和強勁的動態，具有朝氣蓬勃、催人奮進的感召力。場效應管放大器以及混合器件放大器，力圖綜合電子管和晶體管音頻特性，開創異彩，讓樂聲更傳神，讓音色更完美。

各類音頻放大器具有各自的優點及屬性，也各有其不足之處，而場效應管放大器主流兼具晶體管和電子管兩者的優勢，同時還具備兩者所沒有的優勢。在電路程式上，大量實踐證明，單端甲類功放是以效率換音質的典范，具有無與倫比的音樂魅力。

放大器按工作狀態的不同一般可分為3類:

①A類放大器，又稱為甲類放大器;

②AB類放大器，又稱為甲乙類放大器;

③B類放大器，又稱為乙類放大器。

由于甲類功放在信號放大過程中，不存在交越失真，音樂聲效果好，深受音響發燒友推崇 而制約甲類功放普及的一個重要因素是幾乎所有的單端甲類機器都需要輸出變壓器；另外甲類機器功耗較大，機器的穩定性也受到影響。

一般家用的甲類功放，具有的6W的功率輸出．足以滿足音樂欣賞的要求．前提是聽音面積不能太大。另外音箱要有較好的靈敏度，從降低制作成本、減小功耗、提高可靠性的角度考慮，需要選擇一種結構簡單，功耗相對較低的線路。

PASS ZEN 系列放大器具有結構簡單，音質好等突出優點。PASS ZEN1放大器比PASS ZEN4，A5等放大器輸出功率小得多，電路非常簡潔，且靜態功耗也小得多。

由于PASS ZEN1采用電容作耦合輸出，可避免直流輸出對揚聲器造成的損壞，所以制作時可省去揚聲器保護電路；

不必擔心電容輸出放大器的低頻下潛問題，從實際測試和聽音情況看，聲音在20-20000Hz范圍內比較平坦，同時由于采用VMOS放大管，音色酷似電子管放大器。

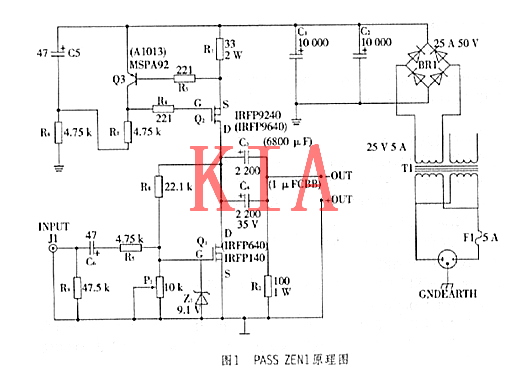

PASS ZEN1放大器原理圖如圖1所示，從電路上可以看出ZEN1是一級恒流源負載的放大電路，利用IRFP9240作為恒流管，工作在甲類放大狀態。由于原理圖中所標注型號MOS管較難購買到，實際制作時本機選用代用管。

其中MSA92用A1013代替，IRFP9240用IRFP9640代替，IRFP140用IRFP640代替，當然也可選取類似VMOS管做替代實驗，但由于腳位及開啟電壓差別過大，不應用K系列與J系列場效應管。

下面就制作過程中的幾個關鍵問題做介紹。

（1）電源電路

由于PASS ZEN1放大器工作在單端甲類狀態，雙通道工作時，靜態電流約為4A，如采用單只變壓器供電，變壓器容量與次級線徑均要較大，否則采用每聲道獨立供電是個不錯的選擇。本機采用1只500W 環牛為雙聲道供電；

由于靜態電流較大，整流橋的容量、品質一定要有保證，雙聲道供電應選用50A整流橋，否則壓降過大，整流橋嚴重發熱，甚至燒毀，應保證供電電壓在34 V左右；

同時由于電源電路負載較重，濾波電容一定要有足夠的容量，否則可能引發交流聲，如在不采用穩壓供電情況下難以消除交流聲，可采用簡單的RC濾波形式，效果也很好，此時R應采用阻值在0.1Ω以下的電阻，并采用多階濾波形式。

（2）放大電路調試

PASS ZEN1的靜態工作電流由R1設定，適當加大R1可進一步降低功耗，但同時機器的最大輸出功率也有所下降。在散熱片面積偏小情況下，可利用上述方法折中，但一般不建議這樣做。

在電路連接無誤情況下，給機器加電，測量Q1的S，D腳間電壓，并調整P1，使得S，D間電壓為供電電壓的一半。

（3）機器音色的調校

對本放大器音色影響較大的器件， 主要是IRFP140及輸出電容C3，C4，電容應盡量選取音頻專用電容器，同時也可使用1支6800 uF并聯1支1 uF CBB電容代替C3，C4。

（4）機器的散熱與功率管的固定

由于甲類機器發熱量很大，應采用大型外置散熱器或強制風冷。功率管可直接固定在散熱片上，由于散熱片溫度很高，電路板應距離散熱片稍遠，通過導線聯接功率管。

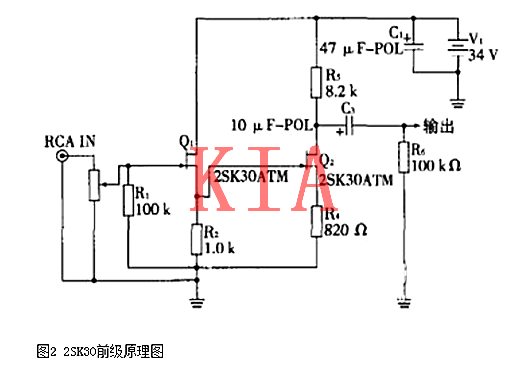

PASS ZEN1是一部增益較小的純后級，需連接前級放大器才可駁接CD等播放器。若無前級，可利用節型場效應管2SK30自制一部前級。由于2SK30屬于耗盡型場效應管，偏置電路變得簡單，考慮到利用PASS ZEN1的電源。實際使用的前級放大器原理圖如圖2。

注意，在不使用2SK30前級時，由于信號采用反相放大，應按圖1所示連接揚聲器，但在加入2SK30后，由于2SK30同樣構成一個反相放大器，圖1所示揚聲器的連接相位應顛倒。至此，一部有濃郁電子管音色的單端場效應管放大器制作完畢，電路簡潔，音色均衡，解析力也相當不錯。
