MOS管識別及MOS管和IGBT管的辨別-KIA MOS管
信息來源：本站 日期：2020-09-25
1）P溝道與N溝道的識別。
MOS管識別，MOSFET在導通時，傳輸電流的層為P溝道的，則為P溝道MOSFET；傳輸電流的層為N溝道的，則為N溝道MOSFET。
從原理圖中看的話，可以看圖上中漏極源極下方所示的為N型硅還是P型硅。
從代表符號上來識別的話，則是可以看中間短線上的箭頭方向，向內則為N溝道，向外則為P溝道。（想象PN結的指向，P在箭尾，N在箭頭，靠近短線的則表明其屬性）
2）耗盡型與增強型的識別。
由于MOSFET的導電能力就是在導電溝道形成的時候才具備的，形成溝道則認為其導通，溝道消失則認為其斷開，溝道形成與斷開均受VGS的控制。耗盡型MOSFET表示，其溝道在不加電壓Vgs的時候，是存在的，可以理解為常閉開關。但是在滿足控制要求的電壓后，則為斷開。Vgs的作用就是通過電壓，使溝道中的多子消散，從而使導電溝道中斷，電流無法流通，開關斷開。
加型MOSFET則表示，其溝道在不加電壓Vgs的時候，是不存在的，即理解為常開開關。但是在滿足控制要求的電壓后，則為閉合。Vgs的作用就是通過電壓，使溝道中的多子匯聚，從而形成導電溝道，電流可以流通，開關閉合。從代表符號上識別的方法，則看中部與門極緊鄰的線為三條斷線還是一條長線。三根斷線則表示溝道本來不存在，本來為斷開，加Vgs后才可閉合，因此為增強型MOSFET，如圖1中的所示；一條長線則表示，溝道本來就存在，可以導電，加Vgs后才斷開，因此為耗盡型MOSFET，如圖2 中所示。
3）源極漏極的識別。

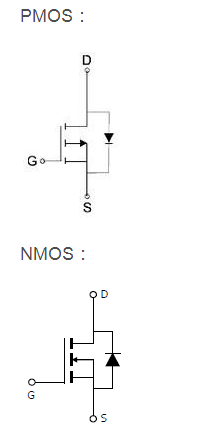

無論N溝道還是P溝道的MOSFET，符號中，與中間短線連在一起的為源極，另一極為漏極。

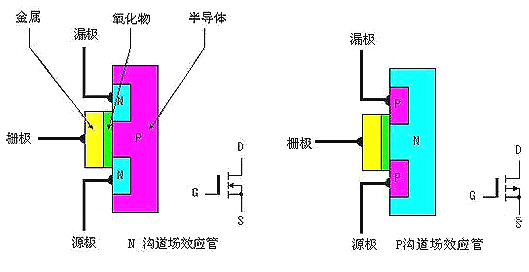

圖1 N溝道與P溝道MOSFET原理示意圖與對應符號

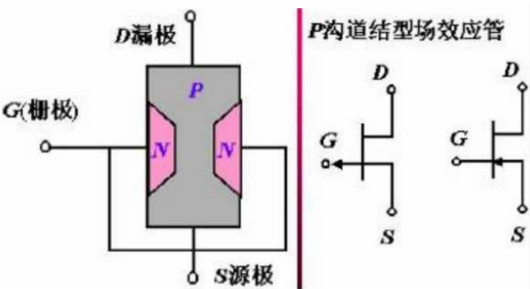

圖2 耗盡型MOSFET原理圖及其代表符號
4）二者使用中的區別（僅針對增加型MOSFET）。
對于NMOS管：
先把MOS管的G極和S極短接（用鑷子夾一下就行了），然后測量D極和S極的電阻。測試時電流從S極流到D極，即紅筆接S極，黑筆接D極，這個時候測出來的電阻和正常MOS管測出來的做對比，如果差太大，那肯定就是燒了。如果表筆接反了，正常的MOS管測出來的電阻是斷路。（二極管存在的緣故）如果MOS管過壓，一般會造成三端短路，功率電壓進入G極，燒掉前面的柵極驅動芯片。如果MOS管過流，則一般燒斷路。對于PMOS管，則相反，依據二極管的方向
a) N溝道MOSFET的電流流向為由D-->S，P溝道的電流流向為S-->D；
b) N溝道MOSFET要使N溝道中多子--電子匯聚，因此門極應為正電壓，方可異性相吸，因此，Vgs為正電壓。具體閥值電壓請查看其datasheet。P溝道MOSFET要使P溝道中多子--空穴匯聚，因此門極應為負電壓，方可異性相吸，因此，Vgs為負電壓。具體閥值電壓請查看其datasheet。
如何辨別MOS管的三個極：MOS管的三個極分別是：G（柵極），D（漏極）s（源及），要求柵極和源及之間電壓大于某一特定值，漏極和源及才能導通。
1.判斷柵極G
MOS管識別，MOS管驅動器主要起波形整形和加強驅動的作用：假如MOS管的G信號波形不夠陡峭，在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率，MOS管發燒嚴峻，易熱損壞MOS管GS間存在一定電容，假如G信號驅動能力不夠，將嚴峻影響波形跳變的時間。
MOS管識別，將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應為幾歐至十幾歐。若發現某腳與其字兩腳的電阻均呈無限大，并且交換表筆后仍為無限大，則證實此腳為G極，由于它和另外兩個管腳是絕緣的。
2.判斷源極S、漏極D
將萬用表撥至R×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。因為測試前提不同，測出的RDS（on）值比手冊中給出的典型值要高一些。
3.丈量漏-源通態電阻RDS（on）
在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典型值）。
帶阻尼的NPN型IGBT管與N溝道增強型MOMS管的識別帶阻尼的NPN型IGBT管與N溝道增強型MOMS管它們的柵極位置一樣，IGBT管的C極位置跟MODS管的D極位置相對應，IGBT管的e極位置跟MODS管的S極位置相對應，對它們的好壞判斷及及區分可以用動靜態測量方法來完成。
靜態測量判斷MOS管和IGBT管的好壞
先將兩個管子的管腳短路放掉靜電，MOS管的D極與S極之間有個PN接，正向導通反向截止，于是有Rgd=Rgs=Rds=無窮大，Rsd=幾千歐。IGBT管的G極到c、e極的電阻應為無窮大，即Rgc=Rge=無窮大，而IGBT管的之間有阻尼二極管的存在，因此具有單向導電反向截止特性，即Rce=無窮大，Rec=幾千歐。從這里只能用萬用表的電阻檔判斷出管子的好壞，卻區分不出是那種管子。測量得阻值很小，則說明管子被擊穿，測量阻值很大，說明管子內部斷路。
動態測量區分MOS管和IGBT管
先用萬用表給管子的柵極施加電壓，是場效應管建立起溝道，然后測量D、S及c、e之間的阻值，根據阻值的差異來區分MOS管和IGBT管。用萬用表的電阻檔測量兩個管子的D、S及c、e之間的電阻，由于場效應管已經建立溝道，Rds=Rsd≈0，而Rce之間呈現電阻Rce，晶體三極管處于放大狀態的導通電阻，Rec為內部阻尼二極管的導通電阻，兩者均為幾千歐。因此根據測量可知，兩個管子的導通程度不一樣，MOS管的D、S之間電阻值是遠小于IGBT管c、e之間的電阻值，于是可以分辨出MOS與IGBT管。
