mosfet器件，金屬-氧化物半導體場效應晶體管，簡稱金氧半場效晶體管。是一種可以廣泛使用在模擬電路與數字電路的場效晶體管（field-effect transistor）。MOSFET依照其“通道”（工作載流子）的極性不同，可分為“N型”與“P型”的兩種類型，通常又稱為NMOSFET與PMOSFET，其他簡稱上包括NMOS、PMOS等。
M-Metal-導體，O-Oxide-氧化物（絕緣體），S-Semiconductor-半導體，F(xiàn)-Field，E-Effect，T-Transistor -場效應晶體管。前三個字母反應了它的結構，MOSFET就是由導體-氧化物-半導體三層結構組成的器件，而后三個字母則反應了他的工作特性，它是一個感應電壓的晶體管。

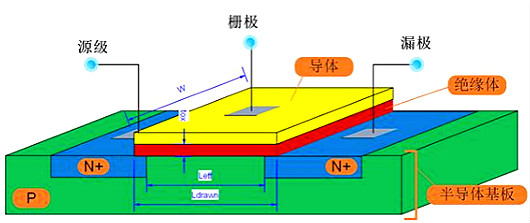

圖1 MOSFET的結構
第一眼看到圖1會感覺有些復雜，沒關系不要緊，我們從簡單的一點點來分析，首先看圖2，這是一個簡單的我們假想的半導體器件，雖然是假想的，但是不妨礙我們對其原理進行理解。這個我們意淫的器件同樣是由導體、絕緣體、半導體三層結構組成，這個半導體是P型摻雜的還是N型摻雜的我們先不管，這里我們以P型摻雜的半導體為例。
圖2 一個簡單的假想的半導體器件

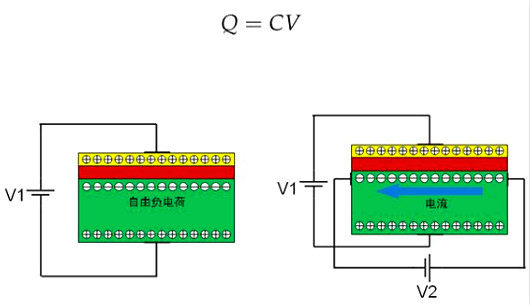

圖3左圖，如果我們在導體和半導體兩端加電壓V1，因為有絕緣體在中間整個器件沒有電流通過，但此時你有沒有發現這個器件就是一個電容，導體和電源正極相連帶正電荷，P型摻雜的半導體本來能用來導電的自由電子很少，但由于和電源負極相連，自由電子都聚集到和絕緣體相接的表面。這個自由電荷聚集的區域我們稱為溝道，此時，溝道中沒有電流，只有電荷，其電荷數量為。
圖3 加電壓
這里的V就是V1，C就是導體和半導體形成的電容，知道了這個原理，我們可以得到下面兩點初步的認識：
①當V1變大，電荷數量Q變大，溝道中自由電荷的密度增大；
②當絕緣體的厚度t_ox下降，則電容C變大，電荷數量變大，溝道中自由電荷的密度增大。
看圖3右圖，當在溝道的兩端加電壓V2，因為溝道中本身存在可以自由移動的電子，此時在溝道中就形成了電流。當V1增大時，電荷密度增加，導致溝道兩端之間的電阻變小，導致電流增大。
有了上面的理論基礎我們回過頭來再看圖1，是不是感覺親切了很多，但是和圖3相比，圖1有四點值得注意：
①該器件在下面的P型半導體基板上注入了兩塊重?fù)诫s的N型半導體。這是因為N型半導體能提供自由電子，對溝道中的電流傳導有好處；

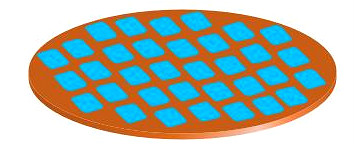

②所有的電壓都是在上面加的，這是因為所有的MOSFET器件是做在晶圓上的，晶圓片的示意圖如圖4，其中藍色的小方格表示一個個小器件，所以，電壓只能從上面加，不可能從側邊和下面加。
圖4 晶圓片示意圖
③圖3有圖有4個端口，即V1的兩個端口和V2的兩個端口，而圖1只有源級S、漏極D和柵極G三個端口，這是因為習慣上把最下面的半導體基板作為參考電壓為零，沒有畫出來。而且受源級S、漏極D和柵極G三個端口電壓的影響，溝道兩邊的電壓是不均勻的，靠近源級一側的電壓為V_GS，而靠近漏極一側的電壓為V_GD。
④MOSFET器件是對稱的，哪一端是源級，那一端是漏極呢？對于圖1的MOSFET（NMOS）來說，兩個N型摻雜半導體上加電壓低的一端是源級，這是因為NMOS靠電子導電，從電壓低的一端流到電壓高的一端，電壓低的一端為電子的“源泉”。

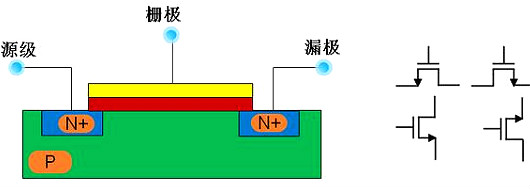

圖5 左為物理結構，右為電學符號
圖5中左圖為MOSFET的物理結構，右圖為其電學符號，這里我畫了4個是為了無論這個符號在電路圖中怎么擺放，大家都應該認識。這里要大家特別注意的是：符號中的箭頭不是柵極或漏極的標志，因為MOSFET是對稱的，哪一端是漏極或柵極需要看所加電壓的大小。這里的箭頭只是區別NMOS還是PMOS，NMOS箭頭向外如圖中所示，PMOS箭頭向里。一個簡單的記憶方法是，箭頭總是從P型半導體指向N型半導體（和二極管的箭頭類似）。
研究一個器件最直接的一種方法就是在各個端口加電壓，然后看看各個端口電流的一些性質，也就是研究該器件各個端口的伏安特性曲線。

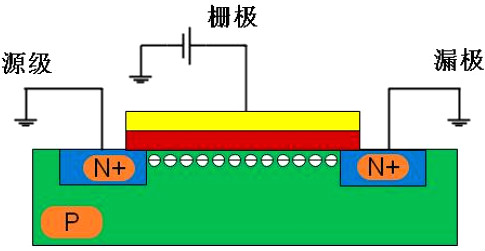

Case I：如圖6，在MOSFET柵極加電壓，V_G>0，V_S=V_D=0。此時在溝道中聚集了電荷，電荷密度會隨著V_G的增大而增大，但是沒有電流。
圖6 Case I

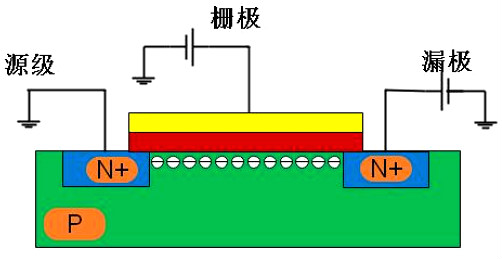

Case II：如圖7，在MOSFET柵極和漏極加電壓，V_G>0，V_D>0，V_S=0。此時，V_G試溝道聚集了電荷，當V_G>V_TH時，電荷數量聚集達到一定程度，再當V_D>0時，在電壓的驅動下自由電荷運動形成電流。
圖7 Case II
伏安特性：① 當V_G>V_TH為常數時，從直觀上來看流過溝道的電流I_D隨著V_D的增大而增大。② 當V_D為常數時，因為V_G越大，溝道中聚集的電子數量越多，相當于從溝道一端到另一端的電阻越小，那么從直觀上來看流過溝道的電流I_D也會增大。
mosfet器件恐怕是工程師們最常用的器件之一了，但你知道嗎？關于MOSFET的器件選型要考慮各方面的因素，小到選N型還是P型、封裝類型；大到MOSFET的耐壓、導通電阻等，不同的應用需求千變?nèi)f化，下面會總結一些MOSFET器件選型的3大法則，希望對大家有幫助。
（一）功率MOSFET選型第一步：P溝道還是N溝道？
功率MOSFET有兩種類型：N溝道和P溝道，在系統設計的過程中選擇N溝道還是P溝道，要針對實際的應用具體來選擇。N溝道MOSFET選擇的型號多，成本低；P溝道MOSFET選擇的型號較少，成本高。
如果功率MOSFET的S極連接端的電壓不是系統的參考地，N溝道就需要浮地驅動、變壓器驅動或自舉驅動，驅動電路復雜；P溝道可以直接驅動，驅動簡單。
需要考慮N溝道和P溝道的應用主要是：
（1）筆記本電腦、臺式機和服務器等使用的給CPU和系統散熱的風扇，打印機進紙系統電機驅動，吸塵器、空氣凈化器、電風扇等白家電的電機控制電路。這些系統使用全橋電路結構，每個橋臂可以使用P溝道或者N溝道。
（2）通信系統48V輸入系統的熱插撥MOSFET放在高端，可以使用P溝道，也可以使用N溝道。
（3）筆記本電腦輸入回路串聯的、起防反接和負載開關作用的兩個背靠背的功率MOSFET。使用N溝道需要控制芯片內部集成驅動的充電泵，使用P溝道可以直接驅動。
（二）選取封裝類型
功率MOSFET的溝道類型確定后，第二步就要確定封裝，封裝選取原則有：
（1）溫升和熱設計是選取封裝最基本的要求
不同的封裝尺寸具有不同的熱阻和耗散功率，除了考慮系統的散熱條件和環境溫度，如是否有風冷、散熱器的形狀和大小限制、環境是否封閉等因素，基本原則就是在保證功率MOSFET的溫升和系統效率的前提下，選取參數和封裝更通用的功率MOSFET。
有時候由于其他條件的限制，需要使用多個MOSFET并聯的方式來解決散熱的問題，如在PFC應用、電動汽車電機控制器、通信系統的模塊電源次級同步整流等應用中，都會選取多溝道并聯的方式。
（2）系統的尺寸限制
有些電子系統受制于PCB的尺寸和內部的高度，如通信系統的模塊電源由于高度的限制通常采用DFN5*6和DFN3*3的封裝；在有些ACDC的電源中，由于使用超薄設計或由于外殼的限制，裝配時TO220封裝的功率MOSFET溝道腳直接插到根部，由于高度的限制不能使用TO247的封裝。
有些超薄設計直接將器件溝道腳折彎平放，這種設計生產工序會變復雜。在大容量的鋰電池保護板中，由于尺寸限制極為苛刻，現在大多使用芯片級的CSP封裝，盡可能提高散熱性能同時縮小尺寸。
（3）成本控制
早期很多電子系統使用插件封裝，這幾年由于人工成本增加，很多公司開始改用貼片封裝，雖然貼片的焊接成本比插件高，但是貼片焊接的自動化程度高，總體成本仍然可以控制在合理的范圍。在臺式機的主板和板卡等一些對成本極其敏感的應用中，通常采用DPAK封裝的功率MOSFET。
因此在選擇功率MOSFET的封裝時，要結合產品的特點，綜合考慮上面因素選取適合的方案。
（三）選取導通電阻RDSON，注意：不是電
很多時候工程師關心RDSON，是因為RDSON和導通損耗直接相關。RDSON越小，功率MOSFET的導通損耗越小；效率越高、溫升越低。
同樣的，工程師盡可能沿用以前項目中或物料庫中現有的元件，對于RDSON的真正選取方法并沒有太多的考慮。當選用的功率MOSFET的溫升太低，出于成本的考慮，會改用RDSON大一些的元件；當功率MOSFET的溫升太高、系統的效率偏低，就會改用RDSON小一些的元件，或通過優化外部的驅動電路，改進散熱的方式等來進行調整。
如果是一個全新的項目，沒有以前的項目可循，那么如何選取功率MOSFET的RDSON？這里介紹一個方法給大家：
功耗分配法
當設計一個電源系統的時候，已知條件有：輸入電壓范圍、輸出電壓/輸出電流、效率、工作頻率和驅動電壓，當然還有其他的技術指標，但和功率MOSFET相關的主要是這些參數。步驟如下：
（1）根據輸入電壓范圍、輸出電壓/輸出電流和效率，計算系統的最大損耗。
（2）對功率回路的雜散損耗、非功率回路元件的靜態損耗、IC的靜態損耗以及驅動損耗做大致的估算，經驗值可以占總損耗的10%～15%。如果功率回路有電流取樣電阻，則計算電流取樣電阻的功耗。總損耗減去上面的這些損耗，剩下部分就是功率器件、變壓器或電感的功率損耗。將剩下的功率損耗按一定的比例分配到功率器件和變壓器或電感中，不確定的話，按元件數目平均分配，這樣就得到每個MOSFET的功率損耗。
（3）將MOSFET的功率損耗，按一定的比例分配給開關損耗和導通損耗，不確定的話，平均分配開關損耗和導通損耗。
（4）通過MOSFET導通損耗和流過的有效值電流，計算最大允許的導通電阻，這個電阻是MOSFET在最高工作結溫的RDSON。數據表中功率MOSFET的RDSON標注有確定的測試條件，在不同的既定條件下具有不同的值，測試的溫度為：TJ=25℃，RDSON具有正溫度系數，因此根據MOSFET最高的工作結溫和RDSON溫度系數，由上述RDSON計算值，得到25℃溫度下對應的RDSON。
（5）通過25℃的RDSON來選取型號合適的功率MOSFET，根據MOSFET的RDSON實際參數，向下或向上修整。通過以上步驟，就可以初步選定功率MOSFET的型號和RDSON參數。
