電路故障分析與定位的常用方法總結-安全用電注意事項

電路故障分析-常見的幾種電路故障

電，在我們生活中的應用比較廣泛，它給我們的生活帶來了很多的便利，我們越來越離不開電了。正因為如此，有時電路故障就給我們的生活帶來很多的不便和煩惱。下面我介紹幾種家庭電路故障的檢查步驟和維修方法。

（一）燈泡不亮，或閃爍不定

1.燈泡不亮分為兩種情況

（1）家里所有的燈泡都不亮。對于這種情況的檢查步驟很簡單，首先應看鄰居家是否有電，如果鄰居家也沒電，那就可能是供電單位正在進行故障維修，這種情況就沒必要去檢查線路。如果鄰居家或其他地方有電，那就是家里的電路的保險絲或干路上出現了故障。而這種電路的維修也較簡單。如果是保險絲斷了，那只要換上好的保險絲即可；而干路的斷路就應用導體將兩端連接在一起。如果做完以上步驟燈泡仍都不亮，那就可能是家里的燈泡都壞了，但這種可能性較小，一般不會出現在。

（2）其中一個燈泡不亮。這也是生活中常見的現象，這時我們首先要檢查這個燈泡是否燒壞，接著檢查開關和燈頭，最后檢查接到這條支路的線路是否斷路。對于第一種現象，只要換一個好燈泡即可，但為了節約，也可以對燈泡進行“維修”（即將燈泡內的鎢絲串聯起來）。但這樣只是應急之策，因為修過的燈泡壽命將很短。如果是開關和燈頭壞了，同樣也是直接換上新的。當然，支路斷路的處理方法也像處理干路的斷路一樣，用導體將斷路的兩端連接起來即可。

2.燈泡閃爍不定

有時我們用電的過程中會出現燈泡閃爍不定的現象。當發生這種情況時，查看家里只是一盞燈閃爍還是幾盞。如果是一盞，就得檢查燈頭是否接觸不良；確保燈頭好的情況下，檢查接到該燈泡的接線處，如沒接好，重新接好即可。如果家里所有的燈泡都閃爍，那我們應該首先看鄰居家的用電是否正常。如鄰居家用電正常，就得檢查保險絲是否接觸不良，或干路的接線處是否接觸不良，如果是接觸不良在相應的地方重新連接好就可以了。

（二）電視亮度不正常

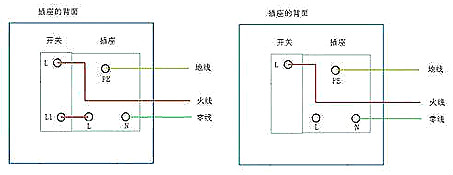

電視亮度不正常也有兩種情況，即電源和電視內部兩種。在此僅介紹電源故障檢查與維修方法。電視亮度不正常時，可能的原因是電源電壓不穩定，應該先檢查插座是否完好，如有問題，只要換個完好的插座即可；其次，檢查干路是否有故障，或保險絲接觸不良。對此類問題，重新接好統一線路或是換上新的保險絲即可。解決電壓不穩定問題的最好方法是安裝一個穩壓器。

（三）突然停電

由于各種用電器在我們的生活中應用越來越廣泛，有些家庭的所有用電器總功率過大，通過干路的電流超過電能表允許通過的最大電流，這時電路會出現“跳閘”現象。出現這種現象無需驚慌，只要盡量避免同時使用多個用電器即可。但得檢查電路中保險絲是否被燒壞，如果燒壞應先換上新的保險絲，再恢復供電。

電路故障分析與定位的幾大常用方法

一般比較簡單的電路，其故障原因往往也比較簡單，故障的分析與定位較容易；而較為復雜的電路，其故障往往也較為復雜，故障原因的分析與定位相對也就要困難一些。下面討論電路故障分析與定位的常用方法。

（一）電路故障分析-直接觀察法

所謂直接觀察法是指不借助于任何的儀器設備，直接觀察待查電路的表面來發現問題、尋找故障的方法，一般分為靜態觀察和通電檢查兩種，其中的靜態觀察包括如下幾方面內容。

1）觀察印制及元器件表面是否有燒焦的印跡，連線及元器件是否有脫落、斷裂等現象發生。

2）觀察儀器使用情況。儀器類型選擇是否合適，功能、量程的選用有無差錯，共地連接的處理是否妥善等。首選排除外部故障，再進行電路本身的觀察。

3）觀察電路供電情況。電源的電壓值和極性是否符合要求，電源是否已確實接入了電路等。

4）觀察元器件安裝情況。電解電容的極性、二極管和三極管的引線端子、的引線端子有無接錯、漏接、互碰等情況，安裝位置是否合理，對于擾源有無屏蔽措施等。

5）觀察布線情況。輸入和輸出線、強電和弱點線、交流和直流線等是否違反布線原則。

靜態觀察后可進行通電檢查。接通電源后，觀察元器件有無發燙、冒煙等情況，變壓器有無焦味或發熱及異常聲響。

直接觀察法適用于對故障進行初步檢查，可以發現一些較明細的故障。

（二）電路故障分析-儀器測試法

1、斷電測試法

是在電路斷電條件下，利用萬用表歐姆檔測量電路或元器件電阻值，借以判斷故障的方法。

如檢查電路中連線、焊點及熔絲等是否斷路，測量電阻值、電容器漏電、電感器的通斷，檢查半導體器件的好壞等。

測試時，為了避免相關支路的影響，被測元器件的一端一般應與電路斷開，同時，為了保護元器件，不要使用高阻擋和低阻擋，以防止高電壓或大電流損壞電路中半導體器件的PN結。

2、帶電測試法

是一種在電路帶電條件下，借助于儀器測量電路中各點靜態電壓值或電壓波形等，并進行理論分析，尋找故障所在部位的方法。

如檢查晶體管靜態工作點是否正常，集成器件的靜態參數是否符合要求，數字電路的邏輯關系是否正確等。

3、信號尋跡法

是根據需要在電路輸入端加入符合要求的信號，按照信號的流程從前級到后級，用示波器或電壓表等儀器逐級檢查信號在電路內各部分傳輸的情況，分析電路的功能是否正常，從而判斷故障所在部位。

通常應在電路靜態工作點處于正常的條件下使用這種方法。

4、分割測試法

對于一些有反饋的環形電路，它們各級的工作情況互有牽連，這時可以采用分割環路的方法，將反饋環去掉，然后逐級檢查，可以更快的查出故障部位。

對自激振蕩現象也可以用這種方法檢查。

5、對比法

懷疑某一電路存在問題時，可找一個相同的正常電路進行比對，將兩者的狀態、參數進行逐項對比，很快就可以找到電路中不正常的參數，進而分析出故障原因并查找到故障點。

6、替代法

有時故障比較隱蔽，不能很快找到，需要進一步檢查，這時可用已調試好的單元電路或組件代替有疑問的單元電路，以此來判斷是否出在此單元電路。

在確定了有問題的單元電路后，還可以在該單元電路中采用局部替代法，用確認良好的元器件將懷疑有問題的元器件替代下來，逐步縮小故障的懷疑范圍，最終找到故障點。

安全用電注意事項

（1）安全電壓：不高于36V的電壓。

（2）不要接觸火線或與火線連通的導體，特別注意原來絕緣的物體導了電。

（3）不要靠近高壓帶電體，因為高壓觸電有兩種類型：高壓電弧觸電和跨步電壓觸電，不接觸也可以觸電。

（4）觸電處理：有人發生觸電事故，絕不用手拉觸電人，應趕快切斷電源，或用干燥絕緣體把線挑開；高壓觸電，宜趕快通知專業人士。

（5）急救：觸電人如果昏迷，應先切斷電源，再做人工呼吸，并送醫院；如發生火災，應先斷電，再滅火。
