詳細講解mos管電子電路

信息來源:本站 日期:2017-04-20

分享到:

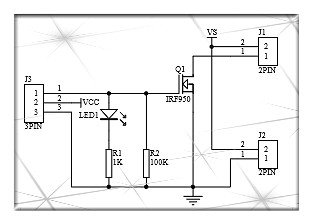

MOS管最顯著的特性是開關特性好,所以被廣泛應用于需要電子開關的電路中,常見的如開關電源和馬達驅動電路,也有照明調光。

現在的MOS驅動,有幾個特別的需求:

1. 低壓應用

當使用5V電源,由于三極管的be只有0.7V左右的壓降,導致實際最終加載gate上的電壓只有4.3V,這時候,我們選用標稱gate電壓4.5V的MOS管就存在一定的風險。同樣的問題也發生在使用3V或者其他低壓電源的場合。

2. 寬電壓應用

輸入電壓并不是一個固定值,它會隨著時間或者其他因素而變動。這個變動導致PWM電路提供給MOS管的驅動電壓是不穩定的。

為了讓MOS管在高gate電壓下安全,很多MOS管廠家內置穩壓管強行限制gate電壓的幅值。在這種情況下,當提供的驅動電壓超過穩壓管的電壓,就會引起較大的靜態功耗。

同時,如果簡單的用電阻分壓的原理降低gate電壓,就會出現輸入電壓比較高的時候,MOS管工作良好,而輸入電壓降低的時候gate電壓不足,引起導通不夠徹底,從而增加功耗。

3. 雙電壓應用

在一些控制電路中,邏輯部分使用典型的5V或3.3V數字電壓,而功率部分使用12V甚至更高的電壓。兩個電壓采用共地方式連接。

這就提出一個要求,需要使用一個電路,讓低壓側能夠有效的控制高壓側的MOS管,同時高壓側的MOS管也同樣會面對1和2提到的問題。

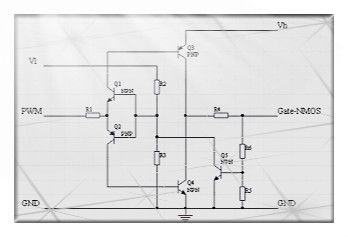

電路提供了如下的特性:

1,用低端電壓和PWM驅動高端MOS管。

2,用小幅度的PWM信號驅動高gate電壓需求的MOS管。

3,gate電壓的峰值限制

4,輸入和輸出的電流限制

5,通過使用合適的電阻,可以達到很低的功耗。

6,PWM信號反相。NMOS并不需要這個特性,可以通過前置一個反相器來解決。
