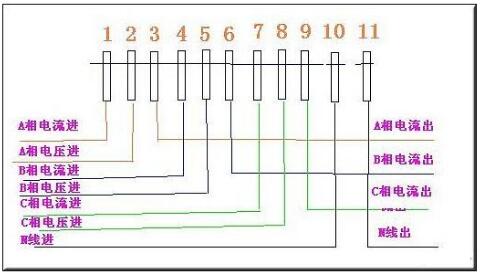

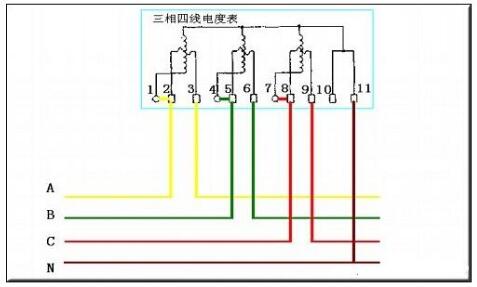

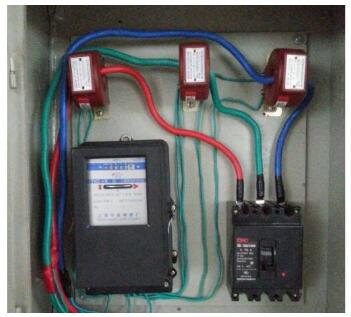

三相四線電表接線圖/接線方法

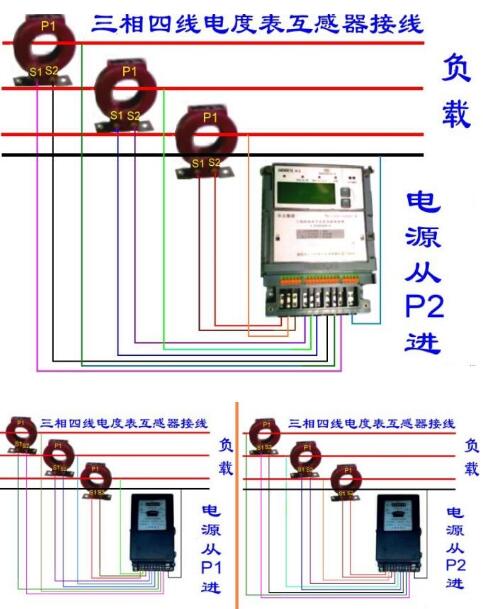

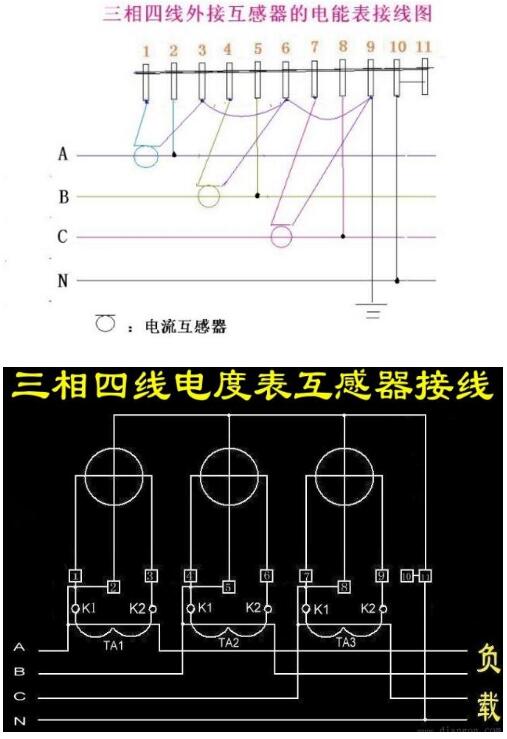

翻過接線端子蓋，就可以看到三相四線電表接線圖。其中1、4、7接電流互感器二次側S1端，即電流進線端;
3、6、9接電流互感器二次側S2端，即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。
注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6為一組;7、8、9為一組。
一般三相直接式電表的最大規格的允許電流有120A，額定電壓為380V，如果當用電負荷超過120A時，或電壓超過400V時，就應該選用電流及電壓互感器來增加其電度表量程，在選用互感器時，一般的計量應選用準確度為0.5級的，或者更高級別的0.5S或0.2級的，對于價格來說，當然增加互感器要增加投資，主要是看你的容量有多大及對計量的要求情況來考慮；
從測量原理和構成角度看，沒有本質差別。帶互感器的電表一般額定電流量程為5A，短時過載6A。直接測量的電表一般額定電流量程較大，且過載能力較強。
可以通過公式直接換算出來即可。
1、電流互感器電表度數計算公式：實際的一次電流=二次電流X互感器變比數/5圈。
2、電度表度數=走字?jǐn)?shù)X電壓變比X電流變比/5圈。
3、例如電流互感器的變比是1500/5的（互感器名牌上有），主線繞5圈，這時的互感器就成了300/5，這時如果電表走了5度，實際電量應該是300度。如果電表走了1度，實際電量就是60度。
