CCFL節能燈組成及產品特征等詳解-CCFL節能燈MOS管應用方案-KIA MOS管
信息來源：本站 日期：2018-09-06
Cold Cathode Fluorescent Lamp簡稱CCFL，中文譯名為冷陰極熒光燈管，具有高功率、高亮度、低能耗等優點，廣泛應用于顯示器、照明等領域。
1.1.連接器:連接Inverter
1.2.鐵框:保護、固定燈管
1.3.尼龍鉚釘:固定燈管與導光板、反射片、擴散片、錂鏡片
1.4.導光板:導光
1.5.熱縮套管:固定高壓導線、絕緣、保護裸露電極端
1.6.高壓導線:導電
1.7.燈管銀反射紙:反射燈管光，使導入導光板
1、高亮度、高功效、低功耗；
2、能在低溫時快速啟動；
3、色溫控制準確；
4、體積小，重量輕；
5、發熱小；
6、有良好的耐震動性；
7、易加工成各種形狀（直管形、L形、U型、環形等）,裝飾性強。
1、背光源：TFT 液晶顯示屏、液晶電視、液晶電腦顯示器、便攜式DVD、汽車、火車、飛機載電視、GPS顯示、掌上電腦游戲機及工業儀器顯示的背光源。
2、廣告燈箱和裝飾照明。
3、辦公自動化設備。
4、改裝汽車燈（天使眼車燈）
5、高檔酒店，會所，別墅內部裝飾暗槽光源。

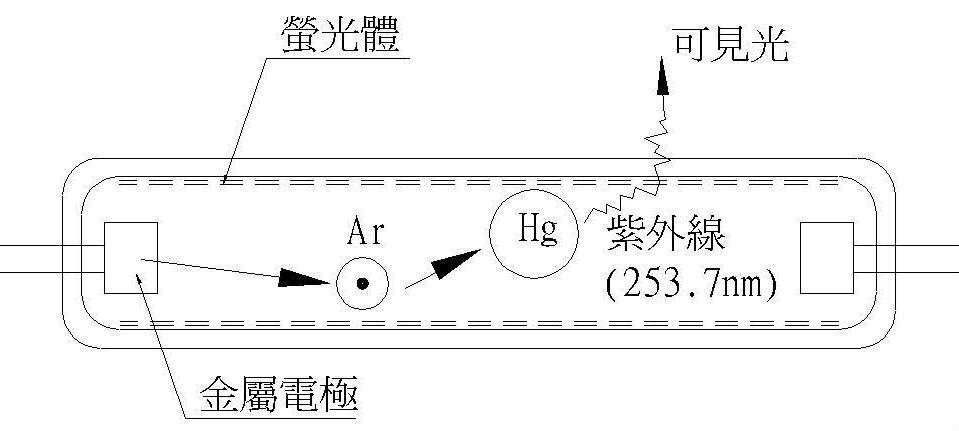

冷陰極燈管(圖一所示)在一玻璃管內封入惰性氣體Ne+Ar混合氣體，其中含有微量水銀蒸氣(數mg)，并于玻璃內壁涂布熒光體，于二電極間加上一高壓高頻電場，則水銀蒸氣在此電場內被激發即產生釋能發光效應，放出波長253.7nm的紫外線光，而內壁的熒光體原子則因紫外線激發而提升其能階，當原子反回原低能階時放射出可見光(此可見光波長由熒光體物質特性決定)。

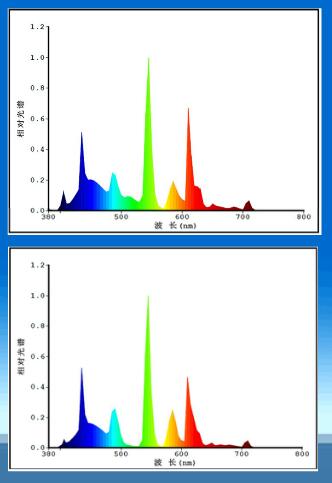

如下圖，由于CCFL燈與節能燈都屬于熒光燈，他們的光譜幾乎相同。但是由于CCFL汞含量低并且加了防護罩，其紫外線比節能弱。從圖中可以看出CCFL的紫外線比節能燈的30％左右，對人眼和皮膚的危害大大減弱，所以在CCFL燈光下長時間工作，對人眼和皮膚都沒有損害。

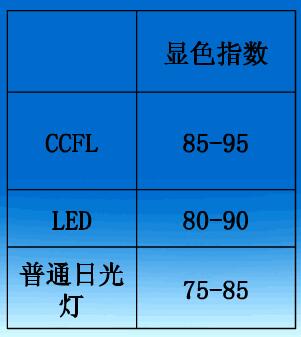

CCFL、LED、日光燈顯色對比
顯色指數：衡量光源顯現被照物體真實顏色能力的參數，以標準光源為準，將其顯色指數定為100，其余光源的顯色指數低于100.顯色指數越高（0-100）的光源對顏色的再現約接近自然原色。顯色指數用Ra表示。
光效：光源將電能轉化為可見的效率，即光源消耗每一瓦電能所發出的光，數值越高越表示光源的效率越高。

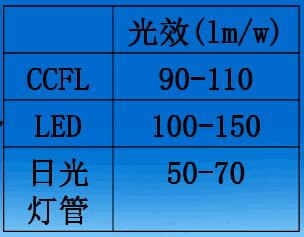

從下圖可以看出，普通日光燈管的光效率很低，很大一部分電能都沒有轉化為光，而LED燈的光效很高，由于廠家良莠不齊，技術各有千秋，最高的可以達到1501m/w以上，但是價格也很高。CCFL的光效與LED接近，高出普通日光燈一倍多。
光衰：光在傳輸中的訊號削弱
1：LED的壽命分析
人們一直認為LED的壽命一定是10萬小時，但是實際上即使不考慮鎮流器的壽命，LED的壽命也與遠遠沒有10萬小時（壽命按光衰30％為其壽命期）導致LED光衰大的原因有以下幾種：
1、熒光粉在高溫下的性能衰退。
2、藍光LED的自身衰退。
3、LED的封裝底座材料的導熱不良導致的衰退。
4、LED的封裝其他輔助材料的導熱不良導致的衰退。
5、LED的封裝工藝不良導致的衰退。
6、使用不當導致的衰退。
7、紫外線輻射導致的衰退。其中前三點為LED光衰的主要因素，按照目前的技術，這三個問題還未能有效解決。
Part Numbe
ID（A）
VDSS（v）
RDS（Ω）（MAX）
RDS（Ω）（TYP）
ciss
pF
KIA4360
4
600
2.3
1.9
511
KIA4665
7
650
1.4
1.1
1048
KIA12N60H
12
600
0.65
0.53
1850
KIA13N50H
13
500
0.48
0.4
1600
KIA830S
5
550
1.2
1
682
KIA840S
8
500
0.9
0.7
960
注：需了解更多型號及封裝，請聯系我們！
